СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) Не действует функция блокировки для правой задней двери

Код DTC Наименование DTC
Не действует функция блокировки для правой задней двери

ОПИСАНИЕ

Если функция блокировки дверей системы посадки не работает только для правой задней двери, а функция разблокировки дверей системы посадки работает, это означает, что код запроса передается от правой задней двери должным образом. В этом случае неисправность может быть связана с датчиком блокировки (соединение между ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и наружной ручкой правой задней двери в сборе).

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

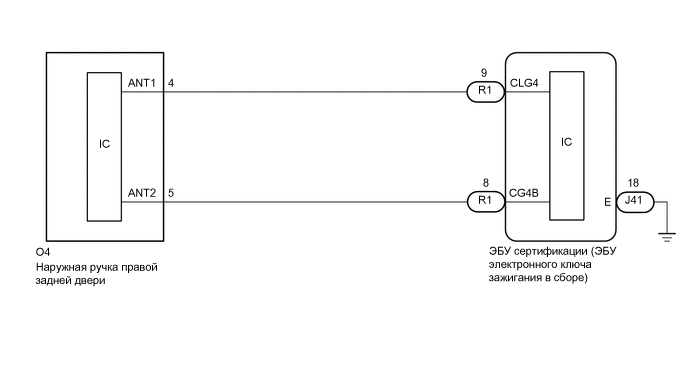

Figure 1. Для моделей с левосторонним рулевым управлением.
B423589E13
Figure 2. для моделей с правосторонним рулевым управлением.
B423589E21

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Система посадки и запуска (функция посадки) использует системы передачи данных LIN и CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы посадки и запуска (функции посадки) следует только после подтверждения нормальной работы систем передачи данных.

    Нажмите здесьClick here

  • При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.

  • Убедитесь, что в автомобиле отсутствуют передатчики электронных ключей в сборе.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) обратитесь к мерам предосторожности.

    Нажмите здесьClick hereClick here

  • После ремонта убедитесь, что коды DTC не выводятся снова.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

    1. Приводя в действие выключатель системы блокировки дверей на главном переключателе сети мультиплексной связи, убедитесь, что двери блокируются и разблокируются в соответствии с состоянием выключателя.

      Нажмите здесьClick here

      OK

      Дверные замки работают надлежащим образом.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"

    Нажмите здесьClick here

    СООТВ

  2. СНИМИТЕ ПОКАЗАНИЯ GTS (DR-DOOR TRIGGER SWITCH, PR-DOOR TRIGGER SWITCH)

    1. Выключите питание.

    2. Откройте и закройте правую заднюю дверь.

    3. Удерживайте передатчик электронного ключа на высоте наружной ручки двери в сборе и на расстоянии примерно 0,3 м (0,984 фута) от правой задней двери.

    4. Снимите показания с дисплея GTS в режиме DATA LIST.

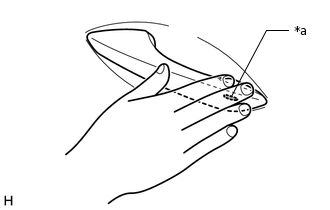

    5. B416807C01

      *a

      Датчик блокировки

      Коснитесь датчика блокировки наружной ручки задней двери (правой задней двери) в сборе.

      Tip:

      • Если дверь не блокируется даже при касании датчика блокировки, прикоснитесь к нему ладонью.

      • При повторной проверке работы датчика блокировки обязательно выполняйте процедуру, начиная с шага (а).

      Body Electrical > Entry&Start > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Dr-Door Trigger Switch

      Сенсорный датчик правой задней двери (датчик блокировки)*1

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Произведено прикосновение к сенсорному датчику правой задней двери (датчику блокировки)

      OFF (ВЫКЛ): Отсутствует прикосновение к сенсорному датчику правой задней двери (датчику блокировки)

      • Показывает, включен или выключен датчик блокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция блокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика блокировки.

      Pr-Door Trigger Switch

      Сенсорный датчик правой задней двери (датчик блокировки)*2

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Произведено прикосновение к сенсорному датчику правой задней двери (датчику блокировки)

      OFF (ВЫКЛ): Отсутствует прикосновение к сенсорному датчику правой задней двери (датчику блокировки)

      • Показывает, включен или выключен датчик блокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция блокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика блокировки.

      • *1: для моделей с правосторонним рулевым управлением

      • *2: для моделей с левосторонним рулевым управлением

      Body Electrical > Entry&Start > Data List

      Информация на дисплее прибора

      Dr-Door Trigger Switch

      Pr-Door Trigger Switch
      Tip:

      Если несколько раз проверить работу функцию блокировки системы посадки, она может последовательно сработать только до 2 раз. Чтобы последовательно задействовать функцию не менее 3 раз, необходимо один раз разблокировать двери. Однако это относится только к функции блокировки системы посадки. Другие функции управления замками дверей, например, дистанционную блокировку дверей, можно задействовать последовательно неограниченное число раз. *

      • *: Для моделей без системы двойной блокировки

      OK

      Показания на экране GTS правильно изменяются в соответствии с управлением наружной ручкой правой задней двери в сборе.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    NG

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - НАРУЖНАЯ РУЧКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ)

    1. Отсоедините разъем R1*1 или S5*2 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Отсоедините разъем О4 наружной ручки правой задней двери в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Заданные условия

      R1-9 (CLG4) - O4-4 (ANT1)

      Всегда

      Менее 1 Ом

      R1-8 (CG4B) - O4-5 (ANT2)

      Всегда

      Менее 1 Ом

      R1-9 (CLG4) или O4-4 (ANT1) - масса

      Всегда

      10 кОм или более

      R1-8 (CG4B) или O4-5 (ANT2) - масса

      Всегда

      10 кОм или более
      Table 2. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Заданные условия

      S5-1 (CLG3) - O4-4 (ANT1)

      Всегда

      Менее 1 Ом

      S5-2 (CG3B) - O4-5 (ANT2)

      Всегда

      Менее 1 Ом

      S5-1 (CLG3) или O4-4 (ANT1) - масса

      Всегда

      10 кОм или более

      S5-2 (CG3B) или O4-5 (ANT2) - масса

      Всегда

      10 кОм или более

    4. Подсоедините разъем О4 наружной ручки правой задней двери в сборе.

    5. Подсоедините разъем R1*1 или S5*2 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  4. ПРОВЕРЬТЕ НАРУЖНУЮ РУЧКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ (ВХОД НА ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))

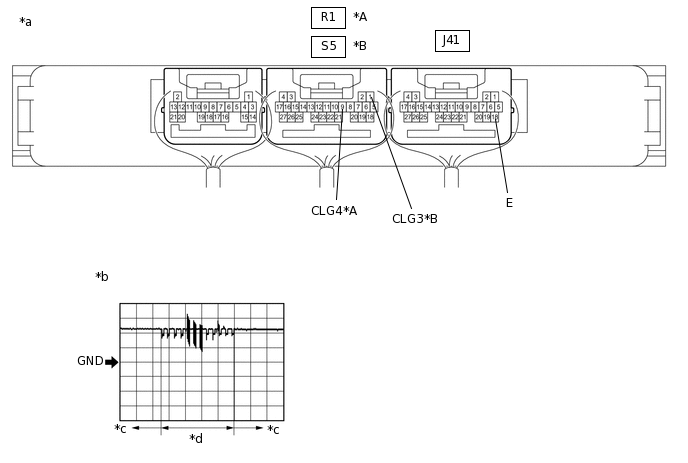

    B416827C16

    *A

    Для моделей с левосторонним рулевым управлением

    *B

    Для моделей с правосторонним рулевым управлением

    *a

    Устройство с подсоединенным жгутом проводов

    (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

    *b

    Осциллограмма 1

    *c

    Прикосновение к датчику блокировки отсутствует

    *d

    Прикосновение к датчику блокировки обнаружено

    1. С помощью осциллографа проверьте форму сигнала.

      OK

      Table 3. Для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Настройки прибора

      Заданные условия

      R1-9 (CLG4) - J41-18 (E)

      Процедура:

      1. Зажигание выключено

      2. Передатчик электронного ключа в сборе вынесен за пределы автомобиля

      3. все двери закрыты

      4. Все двери заблокированы с помощью дистанционной блокировки

        (передатчик электронного ключа в сборе находится вне области обнаружения*)

      5. Произведено прикосновение к датчику блокировки правой задней двери

      5 В/дел., 40 мс/дел.

      Формирование импульсов:

      (см. осциллограмму 1)
      Table 4. для моделей с правосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Настройки прибора

      Заданные условия

      S5-1 (CLG3) - J41-18 (E)

      Процедура:

      1. Зажигание выключено

      2. Передатчик электронного ключа в сборе вынесен за пределы автомобиля

      3. все двери закрыты

      4. Все двери заблокированы с помощью дистанционной блокировки

        (передатчик электронного ключа в сборе находится вне области обнаружения*)

      5. Произведено прикосновение к датчику блокировки правой задней двери

      5 В/дел., 40 мс/дел.

      Формирование импульсов:

      (см. осциллограмму 1)

      *: Подробные сведения об областях обнаружения функции посадки приводятся в разделе "Проверка работы".

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    NG

    ЗАМЕНИТЕ НАРУЖНУЮ РУЧКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ
