СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ SRS, диагностические DTC: B1637/82, B1638/82, B1647/82, B1648/82, B167B/82 и B167C/82

Код DTC Наименование DTC
B1637/82 Нарушение связи с левым задним датчиком системы SRS
B1638/82 Не завершена инициализация левого заднего датчика системы SRS
B1647/82 Нарушение связи с шиной левого бокового вспомогательного датчика
B1648/82 Не завершена инициализация шины левого бокового вспомогательного датчика
B167B/82 Нарушение связи с датчиком давления левой передней двери
B167C/82 Не завершена инициализация левого датчика давления передней двери

ОПИСАНИЕ

Цепь левого бокового датчика системы SRS (шина 1) включает в себя ЭБУ системы SRS в сборе, датчик системы SRS со стороны левой двери и левый задний датчик системы SRS.

Левый дверной боковой датчик системы SRS и левый задний датчик системы SRS обнаруживают удар автомобиля при столкновении и посылают сигналы в блок управления системы SRS, который определяет необходимость активации подушек безопасности и преднатяжителей.

Эти коды DTC регистрируются при обнаружении неисправности в цепи левого бокового датчика системы SRS (шина 1).

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Режим диагностики / режим проверки

B1637/82

Нарушение связи с левым задним датчиком системы SRS

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи левого бокового датчика системы SRS (шина 1).

  • Неисправность левого бокового дверного датчика системы SRS

  • Неисправность левого заднего датчика системы SRS

  • Неисправность блока управления системы SRS

  • Напольный провод № 2

  • Жгут проводов левой передней двери

  • Боковой датчик системы SRS в левой двери

  • Левый задний датчик системы SRS

  • Блок управления системы SRS

Не относится к режиму диагностики/проверки

B1638/82

Не завершена инициализация левого заднего датчика системы SRS

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи левого бокового датчика системы SRS (шина 1).

  • Неисправность левого бокового дверного датчика системы SRS

  • Неисправность левого заднего датчика системы SRS

  • Неисправность блока управления системы SRS

  • Напольный провод № 2

  • Жгут проводов левой передней двери

  • Боковой датчик системы SRS в левой двери

  • Левый задний датчик системы SRS

  • Блок управления системы SRS

Не относится к режиму диагностики/проверки

B1647/82

Нарушение связи с шиной левого бокового вспомогательного датчика

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи левого бокового датчика системы SRS (шина 1).

  • Неисправность левого бокового дверного датчика системы SRS

  • Неисправность левого заднего датчика системы SRS

  • Неисправность блока управления системы SRS

  • Напольный провод № 2

  • Жгут проводов левой передней двери

  • Боковой датчик системы SRS в левой двери

  • Левый задний датчик системы SRS

  • Блок управления системы SRS

Не относится к режиму диагностики/проверки

B1648/82

Не завершена инициализация шины левого бокового вспомогательного датчика

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи левого бокового датчика системы SRS (шина 1).

  • Неисправность левого бокового дверного датчика системы SRS

  • Неисправность левого заднего датчика системы SRS

  • Неисправность блока управления системы SRS

  • Напольный провод № 2

  • Жгут проводов левой передней двери

  • Боковой датчик системы SRS в левой двери

  • Левый задний датчик системы SRS

  • Блок управления системы SRS

Не относится к режиму диагностики/проверки

B167B/82

Нарушение связи с датчиком давления левой передней двери

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи левого бокового датчика системы SRS (шина 1).

  • Неисправность левого бокового дверного датчика системы SRS

  • Неисправность левого заднего датчика системы SRS

  • Неисправность блока управления системы SRS

  • Напольный провод № 2

  • Жгут проводов левой передней двери

  • Боковой датчик системы SRS в левой двери

  • Левый задний датчик системы SRS

  • Блок управления системы SRS

Не относится к режиму диагностики/проверки

B167C/82

Не завершена инициализация левого датчика давления передней двери

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи левого бокового датчика системы SRS (шина 1).

  • Неисправность левого бокового дверного датчика системы SRS

  • Неисправность левого заднего датчика системы SRS

  • Неисправность блока управления системы SRS

  • Напольный провод № 2

  • Жгут проводов левой передней двери

  • Боковой датчик системы SRS в левой двери

  • Левый задний датчик системы SRS

  • Блок управления системы SRS

Не относится к режиму диагностики/проверки

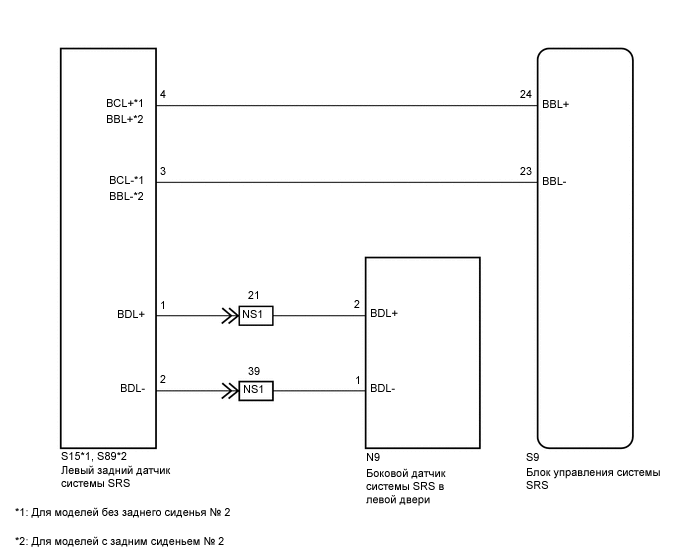

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

C262014E21

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ТЕКУЩИЕ КОДЫ DTC

    1. Проверьте текущие DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      • При выключении и включении питания (с установкой выключателя питания в положение IG) коды DTC, указывающие на ошибки передачи данных, будут заменены на коды DTC, указывающие на ошибки инициализации.

      • На этом этапе могут выводиться коды, отличные от DTC B1637, B1638, B1647, B1648, B167B, B167C и 82, однако они не связаны с данной проверкой.

    Результат

    Result

    Перейдите к

    Текущие DTC B1647, B1648 или 82 выводится.

    А

    Выводится текущий код DTC B1638.

    B

    Текущие DTC B167B или B167C выводится.

    C

    Выводится текущий код DTC B1637.

    D

    Текущие DTCs B1637, B1638, B1647, B1648, B167B, B167C и 82 не выводятся.

    E
    B

    ПРОВЕРЬТЕ АРХИВНЫЕ КОДЫ DTCClick here

    C

    ПРОВЕРЬТЕ РАЗЪЕМЫClick here

    D

    ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRSClick here

    E

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    A

  2. ПРОВЕРЬТЕ РАЗЪЕМЫ

    1. Выключите питание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к ЭБУ системы SRS в сборе, датчику системы SRS со стороны левой двери и левому заднему датчику системы SRS. Кроме того, убедитесь в надежности подключения разъемов, соединяющих напольный провод № 2 и жгут проводов левой передней двери.

      OK

      Разъемы подсоединены должным образом.

      Tip:

      Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

    4. Отсоедините разъемы от ЭБУ системы SRS в сборе, датчика системы SRS со стороны левой двери и левого заднего датчика системы SRS. Отсоедините разъемы, соединяющие напольный провод № 2 и жгут проводов левой передней двери.

    5. Убедитесь, что контакты разъемов не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    СООТВ

  3. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

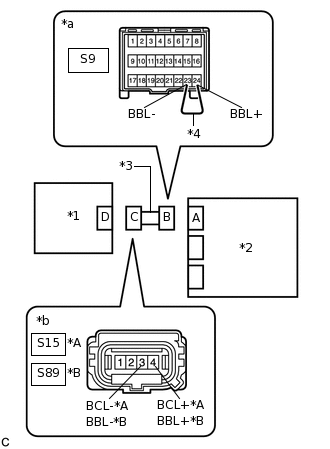

    1. C238398C28

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *4

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (блок управления системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      С помощью технологического провода соедините контакты 24 (BBL+) и 23 (BBL-) разъема В.

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - S15-3 (BCL-)

      Всегда

      Менее 1 Ом
      Table 2. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - S89-3 (BBL-)

      Всегда

      Менее 1 Ом

    3. Отсоедините технологический провод от разъема В.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  4. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

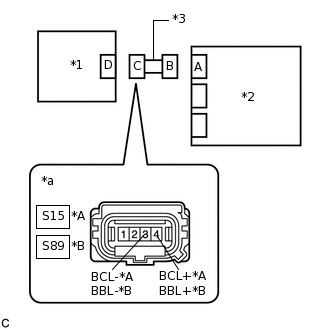

    1. C238399C31

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 3. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - S15-3 (BCL-)

      Всегда

      1 МОм или более
      Table 4. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - S89-3 (BBL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  5. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C238399C31

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите питание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Table 5. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - масса

      Питание включено (IG)

      Менее 1 В

      S15-3 (BCL-) - масса

      Питание включено (IG)

      Менее 1 В
      Table 6. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - масса

      Зажигание включено (IG)

      Менее 1 В

      S89-3 (BBL-) - масса

      Зажигание включено (IG)

      Менее 1 В

    4. Выключите питание.

    5. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  6. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

    1. C238399C31

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 7. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - масса

      Всегда

      1 МОм или более

      S15-3 (BCL-) - масса

      Всегда

      1 МОм или более
      Table 8. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - масса

      Всегда

      1 МОм или более

      S89-3 (BBL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА ОБРЫВ)

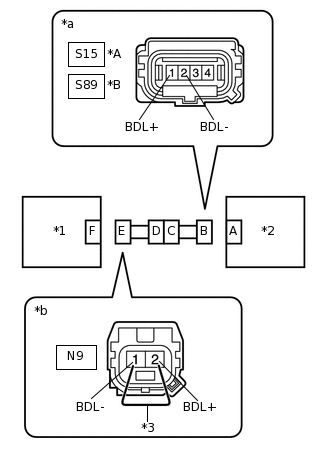

    1. C295812C11

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к боковому датчику системы SRS со стороны левой двери)

      Подсоедините разъемы, соединяющие напольный провод № 2 и жгут проводов левой передней двери.

    2. С помощью технологического провода соедините контакты 2 (BDL+) и 1 (BDL-) разъема "Е".

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 9. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - S15-2 (BDL-)

      Всегда

      Менее 1 Ом
      Table 10. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - S89-2 (BDL-)

      Всегда

      Менее 1 Ом

    4. Отсоедините технологический провод от разъема E.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ОБРЫВ)Click here

    СООТВ

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ)

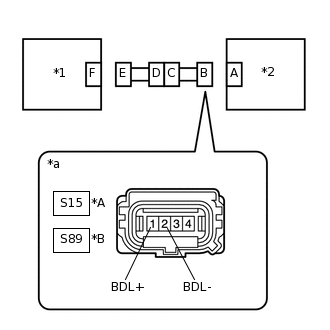

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 11. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - S15-2 (BDL-)

      Всегда

      1 МОм или более
      Table 12. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - S89-2 (BDL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ)Click here

    СООТВ

  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите питание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Table 13. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - масса

      Питание включено (IG)

      Менее 1 В

      S15-2 (BDL-) - масса

      Питание включено (IG)

      Менее 1 В
      Table 14. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - масса

      Зажигание включено (IG)

      Менее 1 В

      S89-2 (BDL-) - масса

      Зажигание включено (IG)

      Менее 1 В

    4. Выключите питание.

    5. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)Click here

    СООТВ

  10. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 15. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - масса

      Всегда

      1 МОм или более

      S15-2 (BDL-) - масса

      Всегда

      1 МОм или более
      Table 16. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - масса

      Всегда

      1 МОм или более

      S89-2 (BDL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)Click here

    СООТВ

  11. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    1. C238328C01

      *1

      Правый задний датчик системы SRS

      *2

      Блок управления системы SRS

      Подсоедините разъемы к датчику системы SRS со стороны левой двери и ЭБУ системы SRS в сборе.

    2. Поменяйте местами левый и правый задние датчики системы SRS в сборе и подсоедините к ним разъемы.

    3. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    4. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    5. Выключите питание.

    6. Включите питание (IG) и подождите не менее 60 с.

    7. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B1642, B1643, B1647, B1648, 81 и 82, однако они не связаны с данной проверкой.

    8. Выключите питание.

    9. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    10. Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.

    Результат

    Result

    Перейдите к

    Выводится код DTC B1647, B1648 или 82.

    А

    Выводится код DTC B1642, B1643 или 81.

    B

    Коды DTC B1642, B1643, B1647, B1648, 81 и 82 не выводятся.

    C
    B

    ЗАМЕНИТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    A

  12. ПРОВЕРЬТЕ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ЛЕВОЙ ДВЕРИ

    1. C238395C02

      *1

      Боковой датчик системы SRS в правой двери

      *2

      Левый задний датчик системы SRS

      Поменяйте местами правый и левый дверные боковые датчики системы SRS и подсоедините к ним разъемы.

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    4. Выключите питание.

    5. Включите питание (IG) и подождите не менее 60 с.

    6. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B1642, B1643, B1647, B1648, 81 и 82, однако они не связаны с данной проверкой.

    7. Выключите питание.

    8. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    9. Установите на место левый и правый дверные боковые датчики системы SRS и подсоедините к ним разъемы.

    Результат

    Result

    Перейдите к

    Выводится код DTC B1647, B1648 или 82.

    А

    Выводится код DTC B1642, B1643 или 81.

    B

    Коды DTC B1642, B1643, B1647, B1648, 81 и 82 не выводятся.

    C
    A

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick here

    B

    ЗАМЕНИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ЛЕВОЙ ДВЕРИ

    Нажмите здесьClick here

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

  13. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

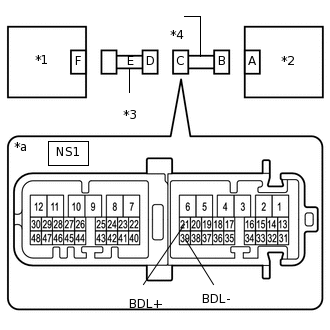

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - масса

      Всегда

      1 МОм или более

      NS1-39 (BDL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  14. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Включите питание (IG).

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - масса

      Питание включено (IG)

      Менее 1 В

      NS1-39 (BDL-) - масса

      Питание включено (IG)

      Менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  15. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - NS1-39 (BDL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  16. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

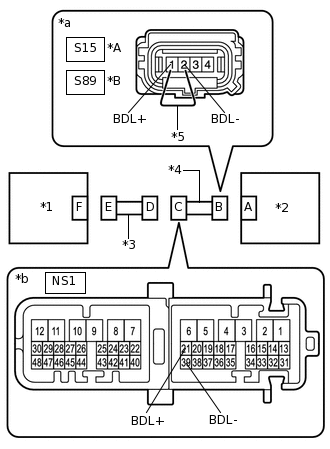

    1. C284681C24

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *5

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. С помощью технологического провода соедините контакты 1 (BDL+) и 2 (BDL-) разъема B.

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - NS1-39 (BDL-)

      Всегда

      Менее 1 Ом

    4. Отсоедините технологический провод от разъема В.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  17. Проверьте архивные коды DTC

    1. Проверьте архивные DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от предыдущего кода DTC B1637, однако они не связаны с данной проверкой.

    Result

    Result

    Перейдите к

    Предыдущий код DTC B1637 не выводится.

    А

    Выводится архивный код DTC B1637.

    B
    B

    ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRSClick here

    A

  18. ПРОВЕРЬТЕ РАЗЪЕМЫ

    1. Выключите питание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к ЭБУ системы SRS в сборе, датчику системы SRS со стороны левой двери и левому заднему датчику системы SRS. Кроме того, убедитесь в надежности подключения разъемов, соединяющих напольный провод № 2 и жгут проводов левой передней двери.

      OK

      Разъемы подсоединены должным образом.

      Tip:

      Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

    4. Отсоедините разъемы от ЭБУ системы SRS в сборе, датчика системы SRS со стороны левой двери и левого заднего датчика системы SRS. Отсоедините разъемы, соединяющие напольный провод № 2 и жгут проводов левой передней двери.

    5. Убедитесь, что контакты разъемов не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    СООТВ

  19. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

    1. C238398C28

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *4

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (блок управления системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      С помощью технологического провода соедините контакты 24 (BBL+) и 23 (BBL-) разъема В.

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 17. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - S15-3 (BCL-)

      Всегда

      Менее 1 Ом
      Table 18. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - S89-3 (BBL-)

      Всегда

      Менее 1 Ом

    3. Отсоедините технологический провод от разъема В.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  20. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

    1. C238399C31

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 19. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - S15-3 (BCL-)

      Всегда

      1 МОм или более
      Table 20. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - S89-3 (BBL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  21. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C238399C31

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите питание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Table 21. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - масса

      Питание включено (IG)

      Менее 1 В

      S15-3 (BCL-) - масса

      Питание включено (IG)

      Менее 1 В
      Table 22. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - масса

      Зажигание включено (IG)

      Менее 1 В

      S89-3 (BBL-) - масса

      Зажигание включено (IG)

      Менее 1 В

    4. Выключите питание.

    5. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  22. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

    1. C238399C31

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Левый задний датчик системы SRS

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 23. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-4 (BCL+) - масса

      Всегда

      1 МОм или более

      S15-3 (BCL-) - масса

      Всегда

      1 МОм или более
      Table 24. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-4 (BBL+) - масса

      Всегда

      1 МОм или более

      S89-3 (BBL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

    СООТВ

  23. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА ОБРЫВ)

    1. C295812C11

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к боковому датчику системы SRS со стороны левой двери)

      Подсоедините разъемы, соединяющие напольный провод № 2 и жгут проводов левой передней двери.

    2. С помощью технологического провода соедините контакты 2 (BDL+) и 1 (BDL-) разъема "Е".

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 25. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - S15-2 (BDL-)

      Всегда

      Менее 1 Ом
      Table 26. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - S89-2 (BDL-)

      Всегда

      Менее 1 Ом

    4. Отсоедините технологический провод от разъема E.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ОБРЫВ)Click here

    СООТВ

  24. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 27. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - S15-2 (BDL-)

      Всегда

      1 МОм или более
      Table 28. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - S89-2 (BDL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ)Click here

    СООТВ

  25. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите питание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Table 29. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - масса

      Питание включено (IG)

      Менее 1 В

      S15-2 (BDL-) - масса

      Питание включено (IG)

      Менее 1 В
      Table 30. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - масса

      Зажигание включено (IG)

      Менее 1 В

      S89-2 (BDL-) - масса

      Зажигание включено (IG)

      Менее 1 В

    4. Выключите питание.

    5. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)Click here

    СООТВ

  26. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 31. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - масса

      Всегда

      1 МОм или более

      S15-2 (BDL-) - масса

      Всегда

      1 МОм или более
      Table 32. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - масса

      Всегда

      1 МОм или более

      S89-2 (BDL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)Click here

    СООТВ

  27. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    1. C238328C01

      *1

      Правый задний датчик системы SRS

      *2

      Блок управления системы SRS

      Подсоедините разъемы к датчику системы SRS со стороны левой двери и ЭБУ системы SRS в сборе.

    2. Поменяйте местами левый и правый задние датчики системы SRS в сборе и подсоедините к ним разъемы.

    3. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    4. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    5. Выключите питание.

    6. Включите питание (IG) и подождите не менее 60 с.

    7. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B1633 и B1638, однако они не связаны с данной проверкой.

    8. Выключите питание.

    9. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    10. Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.

    Результат

    Result

    Перейти К

    Выводится DTC B1638.

    A

    Выводится DTC B1633.

    B

    Коды DTC B1633 и B1638 не выводятся.

    C
    A

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick here

    B

    ЗАМЕНИТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

  28. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - масса

      Всегда

      1 МОм или более

      NS1-39 (BDL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  29. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Включите питание (IG).

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - масса

      Питание включено (IG)

      Менее 1 В

      NS1-39 (BDL-) - масса

      Питание включено (IG)

      Менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  30. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - NS1-39 (BDL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  31. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

    1. C284681C24

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *5

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. С помощью технологического провода соедините контакты 1 (BDL+) и 2 (BDL-) разъема B.

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - NS1-39 (BDL-)

      Всегда

      Менее 1 Ом

    4. Отсоедините технологический провод от разъема В.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  32. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    1. C238328C01

      *1

      Правый задний датчик системы SRS

      *2

      Блок управления системы SRS

      Выключите питание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Поменяйте местами левый и правый задние датчики системы SRS в сборе и подсоедините к ним разъемы.

    4. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    5. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    6. Выключите питание.

    7. Включите питание (IG) и подождите не менее 60 с.

    8. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B1632 и B1637, однако они не связаны с данной проверкой.

    9. Выключите питание.

    10. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    11. Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.

    Результат

    Result

    Перейти К

    Выводится DTC B1637.

    А

    Выводится DTC B1632.

    B

    Коды DTC B1632 и B1637 не выводятся.

    C
    A

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick here

    B

    ЗАМЕНИТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

  33. ПРОВЕРЬТЕ РАЗЪЕМЫ

    1. Выключите питание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к левому дверному боковому датчику системы SRS и левому заднему датчику системы SRS. Кроме того, убедитесь в надежности подключения разъемов, соединяющих напольный провод № 2 и жгут проводов левой передней двери.

      OK

      Разъемы подсоединены должным образом.

      Tip:

      Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

    4. Отсоедините разъемы от левого дверного бокового датчика системы SRS и левого заднего датчика системы SRS. Отсоедините разъемы, соединяющие напольный провод № 2 и жгут проводов левой передней двери.

    5. Убедитесь, что контакты разъемов не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    СООТВ

  34. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА ОБРЫВ)

    1. C295812C11

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к боковому датчику системы SRS со стороны левой двери)

      Подсоедините разъемы, соединяющие напольный провод № 2 и жгут проводов левой передней двери.

    2. С помощью технологического провода соедините контакты 2 (BDL+) и 1 (BDL-) разъема "Е".

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 33. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - S15-2 (BDL-)

      Всегда

      Менее 1 Ом
      Table 34. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - S89-2 (BDL-)

      Всегда

      Менее 1 Ом

    4. Отсоедините технологический провод от разъема E.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ОБРЫВ)Click here

    СООТВ

  35. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 35. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - S15-2 (BDL-)

      Всегда

      1 МОм или более
      Table 36. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - S89-2 (BDL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ)Click here

    СООТВ

  36. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите питание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Table 37. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - масса

      Питание включено (IG)

      Менее 1 В

      S15-2 (BDL-) - масса

      Питание включено (IG)

      Менее 1 В
      Table 38. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - масса

      Зажигание включено (IG)

      Менее 1 В

      S89-2 (BDL-) - масса

      Зажигание включено (IG)

      Менее 1 В

    4. Выключите питание.

    5. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)Click here

    СООТВ

  37. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

    1. C295813C17

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 39. Для моделей без заднего сиденья № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S15-1 (BDL+) - масса

      Всегда

      1 МОм или более

      S15-2 (BDL-) - масса

      Всегда

      1 МОм или более
      Table 40. Для моделей с задним сиденьем № 2:

      Подключение диагностического прибора

      Условие

      Заданные условия

      S89-1 (BDL+) - масса

      Всегда

      1 МОм или более

      S89-2 (BDL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)Click here

    СООТВ

  38. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    1. C238328C01

      *1

      Правый задний датчик системы SRS

      *2

      Блок управления системы SRS

      Подсоедините разъем к боковому датчику системы SRS со стороны левой двери.

    2. Поменяйте местами левый и правый задние датчики системы SRS в сборе и подсоедините к ним разъемы.

    3. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    4. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    5. Выключите питание.

    6. Включите питание (IG) и подождите не менее 60 с.

    7. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов B166D, B166E, B167B и B167C, однако они не связаны с данной проверкой.

    8. Выключите питание.

    9. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    10. Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.

    Результат

    Result

    Перейдите к

    DTC B167B или B167C выводится.

    А

    DTC B166D или B166E выводится.

    B

    DTCs B166D, B166E, B167B и B167C не выводятся.

    C
    B

    ЗАМЕНИТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    A

  39. ПРОВЕРЬТЕ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ЛЕВОЙ ДВЕРИ

    1. C238395C02

      *1

      Боковой датчик системы SRS в правой двери

      *2

      Левый задний датчик системы SRS

      Поменяйте местами правый и левый дверные боковые датчики системы SRS и подсоедините к ним разъемы.

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    4. Выключите питание.

    5. Включите питание (IG) и подождите не менее 60 с.

    6. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов B166D, B166E, B167B и B167C, однако они не связаны с данной проверкой.

    7. Выключите питание.

    8. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    9. Установите на место левый и правый дверные боковые датчики системы SRS и подсоедините к ним разъемы.

    Результат

    Result

    Перейдите к

    DTC B167B или B167C выводится.

    А

    DTC B166D или B166E выводится.

    B

    DTCs B166D, B166E, B167B и B167C не выводятся.

    C
    A

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick here

    B

    ЗАМЕНИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ЛЕВОЙ ДВЕРИ

    Нажмите здесьClick here

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

  40. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - масса

      Всегда

      1 МОм или более

      NS1-39 (BDL-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  41. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Включите питание (IG).

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - масса

      Питание включено (IG)

      Менее 1 В

      NS1-39 (BDL-) - масса

      Питание включено (IG)

      Менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  42. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

    1. C284682C12

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - NS1-39 (BDL-)

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  43. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

    1. C284681C24

      *A

      Для моделей без заднего сиденья № 2

      *B

      Для моделей с задним сиденьем № 2

      *1

      Боковой датчик системы SRS в левой двери

      *2

      Левый задний датчик системы SRS

      *3

      Жгут проводов левой передней двери

      *4

      Напольный провод № 2

      *5

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему датчику системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов левой передней двери)

      Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.

    2. С помощью технологического провода соедините контакты 1 (BDL+) и 2 (BDL-) разъема B.

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      NS1-21 (BDL+) - NS1-39 (BDL-)

      Всегда

      Менее 1 Ом

    4. Отсоедините технологический провод от разъема В.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

  44. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    1. C238328C01

      *1

      Правый задний датчик системы SRS

      *2

      Блок управления системы SRS

      Выключите питание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Поменяйте местами левый и правый задние датчики системы SRS в сборе и подсоедините к ним разъемы.

    4. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    5. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    6. Выключите питание.

    7. Включите питание (IG) и подождите не менее 60 с.

    8. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B1632 и B1637, однако они не связаны с данной проверкой.

    9. Выключите питание.

    10. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    11. Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.

    Результат

    Result

    Перейти К

    Выводится DTC B1637.

    А

    Выводится DTC B1632.

    B

    Коды DTC B1632 и B1637 не выводятся.

    C
    A

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick here

    B

    ЗАМЕНИТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here
