РАДИАТОР УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ

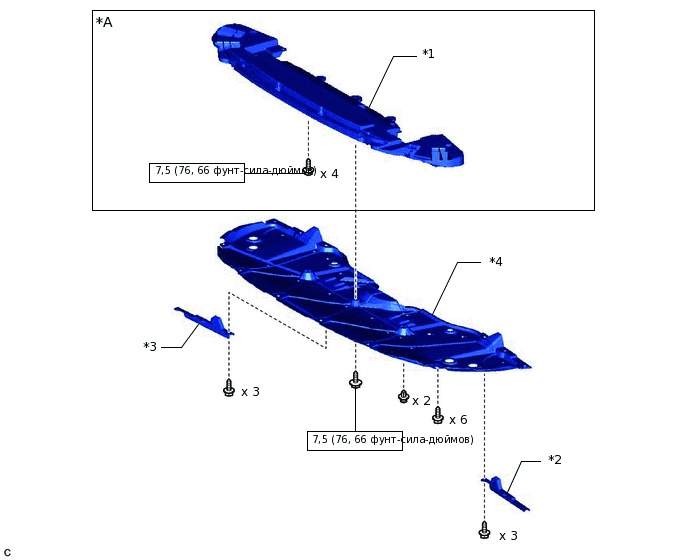

*A |
Для моделей с масляным радиатором с воздушным охлаждением |
- |
- |
*1 |
ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
*2 |
НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
*3 |
НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
*4 |
НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ № 1 |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
*2 |
УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

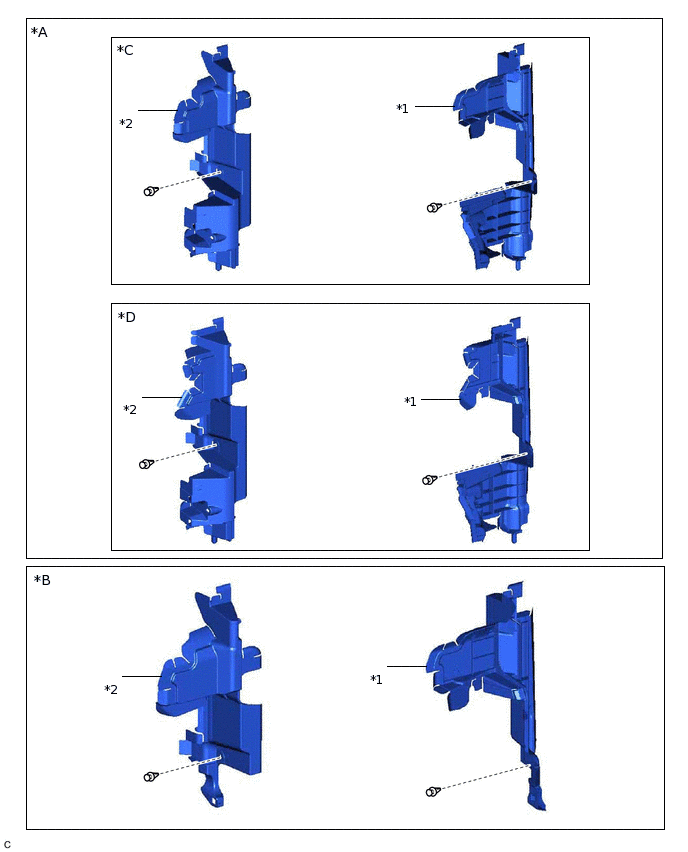

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без масляного радиатора с воздушным охлаждением |
*B |
Для моделей с масляным радиатором с воздушным охлаждением |
*C |
для моделей с полосатой решеткой радиатора |
*D |
для моделей с сетчатой решеткой радиатора |
*1 |
ЛЕВАЯ ВОЗДУШНАЯ НАПРАВЛЯЮЩАЯ РАДИАТОРА № 1 |
*2 |
ПРАВАЯ ВОЗДУШНАЯ НАПРАВЛЯЮЩАЯ РАДИАТОРА № 1 |

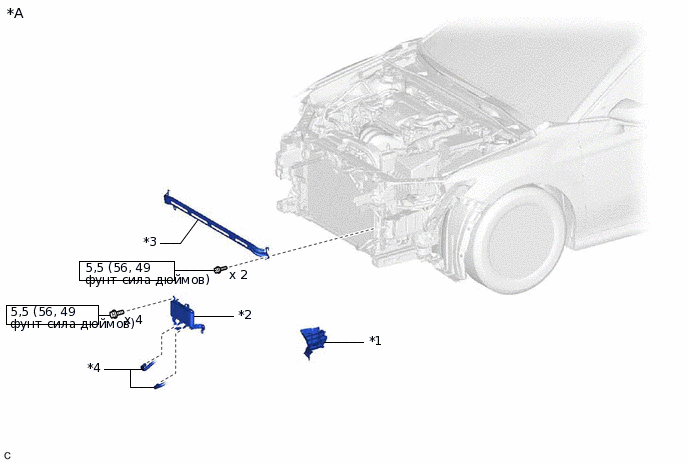

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с масляным радиатором с воздушным охлаждением |
- |
- |
*1 |
ЛЕВАЯ ПЕРЕДНЯЯ БОКОВАЯ ВОЗДУХОНАПРАВЛЯЮЩАЯ ПЛАСТИНА РАДИАТОРА |
*2 |
МАСЛЯНЫЙ РАДИАТОР |
*3 |
КРОНШТЕЙН МАСЛЯНОГО РАДИАТОРА |
*4 |
ШЛАНГ МАСЛЯНОГО РАДИАТОРА |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

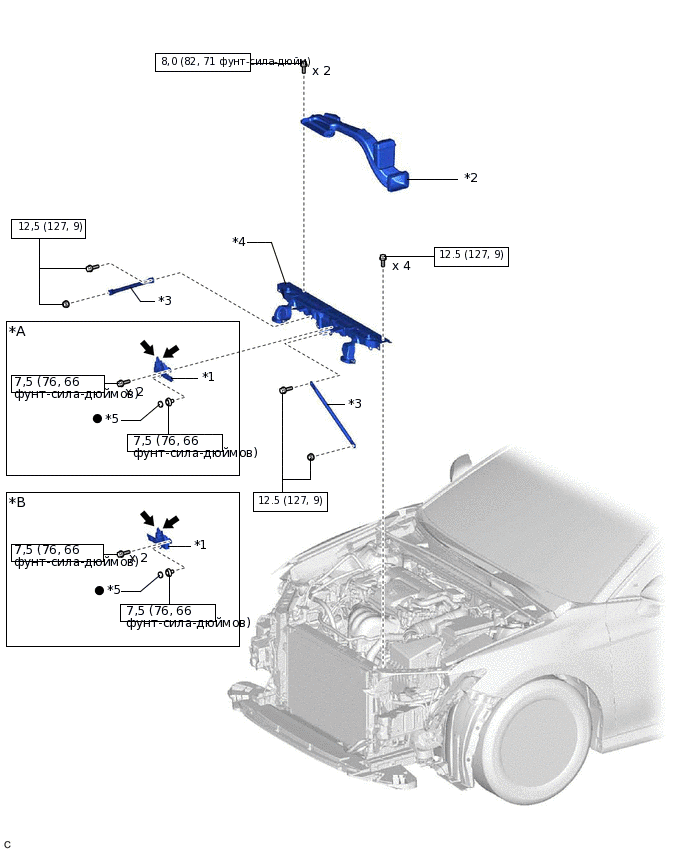

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с правосторонним рулевым управлением |
*1 |
ЗАМОК КАПОТА В СБОРЕ |
*2 |
ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
*3 |
ВЕРХНИЙ МОНТАЖНЫЙ КРОНШТЕЙН РАДИАТОРА |
*4 |
ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА В СБОРЕ |
*5 |
КОЛПАЧКОВАЯ ГАЙКА ЗАМКА КАПОТА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Универсальная консистентная смазка |
- |
- |

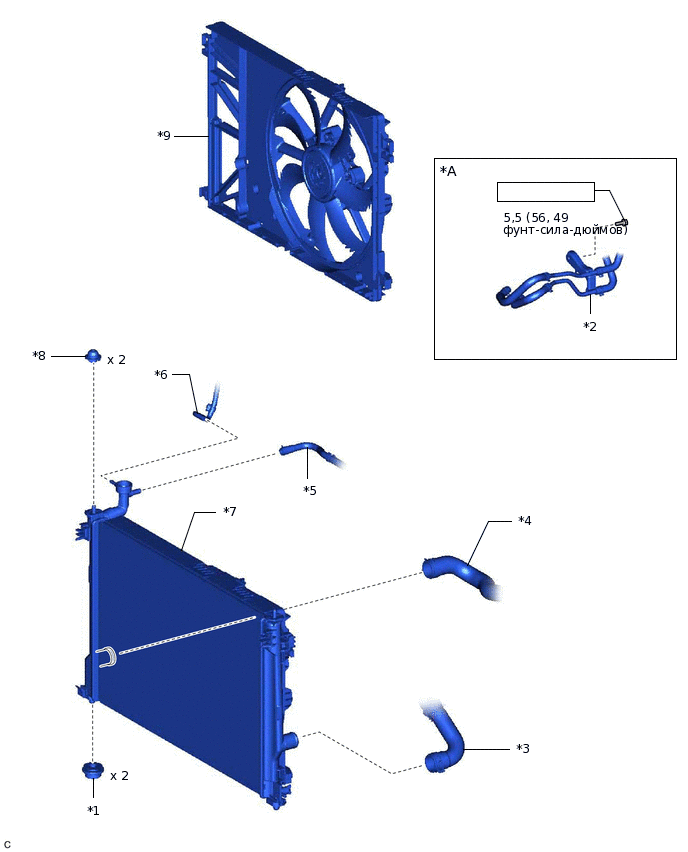

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с масляным радиатором с воздушным охлаждением |
- |
- |
*1 |
НИЖНИЙ КРОНШТЕЙН РАДИАТОРА |
*2 |
ТРУБКА МАСЛЯНОГО РАДИАТОРА БЕЗ ПАТРУБКА № 1 |
*3 |
ПАТРУБОК РАДИАТОРА № 1 |
*4 |
ПАТРУБОК РАДИАТОРА № 2 |
*5 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 5 |
*6 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 6 |
*7 |
РАДИАТОР В СБОРЕ |
*8 |
ПОДКЛАДКА КРОНШТЕЙНА РАДИАТОРА |
*9 |
ВЕНТИЛЯТОР В СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |
