НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ОТОПИТЕЛЬ С ОБВЯЗКОЙ В СБОРЕ

   1.

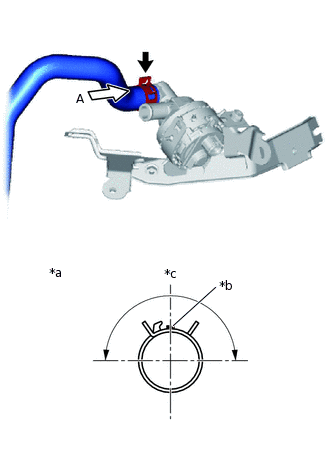

      *a	Вид A
      *b	Метка, нанесенная краской (зеленой) на входной патрубок отопителя
      *c	Угол установки фиксатора (180°)

      Подсоедините входной патрубок A отопителя, так чтобы метка, нанесенная краской (зеленого цвета), была направлена вверх, и введите в зацепление фиксатор в зоне, показанной на рисунке.

      Note:

      Не прикладывайте чрезмерного усилия к входному патрубку отопителя A.

   2.

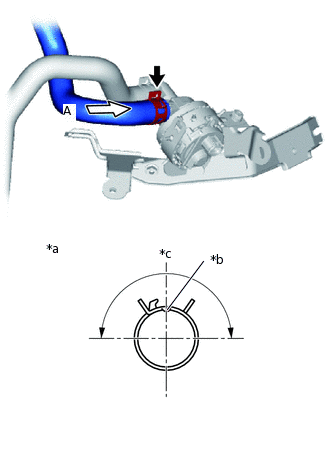

      *a	Вид A
      *b	Идентификационная часть
      *c	Угол установки фиксатора (180°)

      Подсоедините выходной патрубок A отопителя, так чтобы идентификационная часть была направлена вверх, и введите в зацепление фиксатор в зоне, показанной на рисунке.

      Note:

      Не прикладывайте чрезмерного усилия к выходному патрубку отопителя A.

   3.

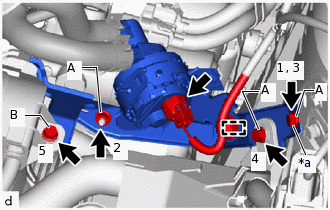

      *a	Болт временного крепления

      Временно закрепите водяной насос отопителя в сборе (водяной насос отопителя) 3 болтами и гайкой.

   4. Затягивайте 3 болта и гайку в порядке, показанном на рисунке.

      Болт A, гайка А

      9,8 Н*м

      100 кгс*см

      87 фунт-сила-дюймов

      Болт B

      7,7 Н*м

      79 кгс*см

      68 фунт-сила-дюймов

   5. Установить зажим.

   6. Подсоедините разъем.

2. УСТАНОВИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Нажмите здесьClick hereClick here

3. УСТАНОВИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Нажмите здесьClick hereClick here

4. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Нажмите здесьClick hereClick here

5. ДОБАВЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ (для инвертора)

   Нажмите здесьClick here

6. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (для инвертора)

   Нажмите здесьClick here
