СИСТЕМА НАВИГАЦИИ, диагностический DTC: B15DA

Код DTC Наименование DTC
B15DA Задняя консоль отсоединена

ОПИСАНИЕ

Переключатель управления охладителем в сборе подключен по шине передачи данных AVC-LAN.

Этот код DTC регистрируется, когда возникает ошибка передачи данных на шине AVC-LAN между радиоприемником с дисплеем и переключателем управления охладителем.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B15DA

Задняя консоль отсоединена

При выполнении одного из следующих условий:

  • Переключатель управления охладителем в сборе не подключен при включенном зажигании (ON или IG).

  • Невозможен (не был возможен) обмен данными между ведущим устройством и переключателем управления охладителем в сборе при запущенном двигателе

  • Цепь питания переключателя управления охладителем в сборе

  • Цепь AVC-LAN между радиоприемником с дисплеем в сборе и переключателем управления охладителем в сборе

  • Переключатель управления кондиционером в сборе

  • Компонентный стереоусилитель*

  • Радиоприемник с дисплеем в сборе

  • Жгут проводов или разъем

  • *: для моделей с 9 динамиками

Tip:

Радиоприемник с дисплеем в сборе является ведущим устройством.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

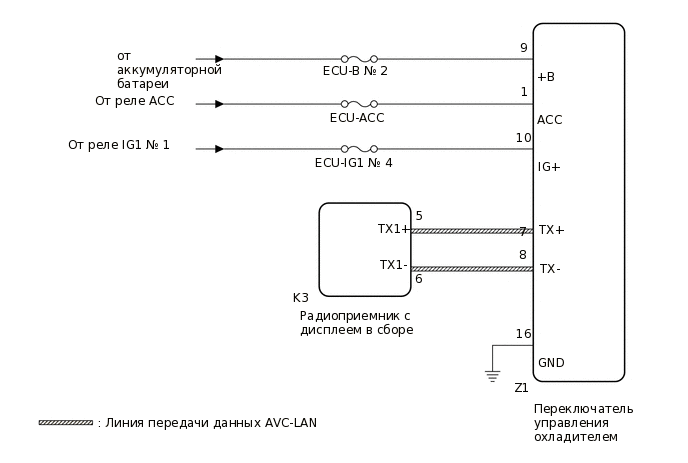

Figure 1. для моделей с 6 динамиками
E372494E08

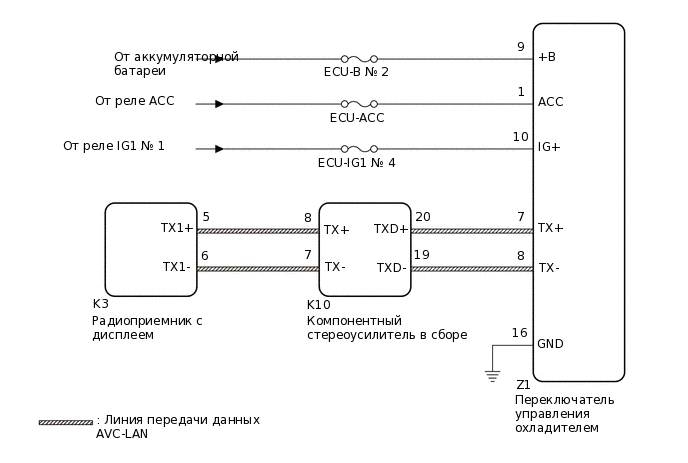

Figure 2. для моделей с 9 динамиками
E292343E18

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. меры предосторожности по системе навигации.

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  • Радиоприемник с дисплеем в сборе следует заменять исключительно новым узлом. Если для замены будет использован радиоприемник с дисплеем в сборе с другого автомобиля, может произойти следующее:

    • Может быть сохранен DTC нарушения обмена данными.

    • Работа радиоприемника с дисплеем в сборе может быть нарушена.

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ МОДЕЛЬ

    1. Выберите модель для проверки.

      Result

      Result

      Перейдите к

      для моделей с 6 динамиками

      А

      Для моделей с 9 динамиками

      B

  2. ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

    1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

      Result

      Result

      Перейдите к

      Дополнительные устройства (включая соответствующую проводку) установлены.

      A

      Дополнительные устройства (включая соответствующую проводку) не установлены.

      B
      Tip:

      • Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных AVC-LAN.

      • Данный DTC может регистрироваться в случае ошибки передачи данных AVC-LAN вследствие электрических помех.

  3. УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

    1. Удалите дополнительные устройства (включая соответствующую проводку).

      Note:

      Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  4. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Body Electrical > Navigation System > Clear DTCs

    2. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ

    NG

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ)

    1. Отсоедините разъем Z1 переключателя управления кондиционером в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z1-16 (GND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z1-9 (+B) - Z1-16 (GND)

      Всегда

      11–14 В

      Z1-10 (IG+) - Z1-16 (GND)

      Зажигание включено

      11–14 В

      Z1-1 (ACC) - Z1-16 (GND)

      Замок зажигания в положении ACC

      11 – 14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ – ПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)

    1. Отсоедините разъем Z1 переключателя управления кондиционером в сборе.

    2. Отсоедините разъем K3 радиоприемника с дисплеем в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z1-7 (TX+) - K3-5 (TX1+)

      Всегда

      Менее 1 Ом

      Z1-8 (TX-) - K3-6 (TX1-)

      Всегда

      Менее 1 Ом

      Z1-7 (TX+) или K3-5 (TX1+) - масса

      Всегда

      10 кОм или более

      Z1-8 (TX-) или K3-6 (TX1-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  7. ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ В СБОРЕ

    1. Замените переключатель управления охладителем в сборе новым или заведомо исправным.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    2. Удалите коды DTC.

      Body Electrical > Navigation System > Clear DTCs

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  8. ПРОВЕРЬТЕ DTC

    1. Если выводится DTC B15D3, сначала выполните поиск неисправностей для кода B15D3.

      Результат

      Result

      Перейти К

      DTC B15D3 не выводится.

      A

      DTC B15D3 выводится.

      B
    B

    ПЕРЕЙДИТЕ К DTC B15D3

    Нажмите здесьЩелкните по следующей ссылке

    A

  9. ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

    1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

      Result

      Result

      Перейдите к

      Дополнительные устройства (включая соответствующую проводку) установлены.

      A

      Дополнительные устройства (включая соответствующую проводку) не установлены.

      B
      Tip:

      • Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных AVC-LAN.

      • Данный DTC может регистрироваться в случае ошибки передачи данных AVC-LAN вследствие электрических помех.

  10. УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

    1. Удалите дополнительные устройства (включая соответствующую проводку).

      Note:

      Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  11. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Body Electrical > Navigation System > Clear DTCs

    2. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ

    NG

  12. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ)

    1. Отсоедините разъем Z1 переключателя управления кондиционером в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z1-16 (GND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z1-9 (+B) - Z1-16 (GND)

      Всегда

      11–14 В

      Z1-10 (IG+) - Z1-16 (GND)

      Зажигание включено

      11–14 В

      Z1-1 (ACC) - Z1-16 (GND)

      Замок зажигания в положении ACC

      11 – 14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  13. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ – КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)

    1. Отсоедините разъем Z1 переключателя управления кондиционером в сборе.

    2. Отсоедините разъем K10 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z1-7 (TX+) - K10-20 (TXD+)

      Всегда

      Менее 1 Ом

      Z1-8 (TX-) - K10-19 (TXD-)

      Всегда

      Менее 1 Ом

      Z1-7 (TX+) или K10-20 (TXD+) - масса

      Всегда

      10 кОм или более

      Z1-8 (TX-) или K10-19 (TXD-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  14. ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ В СБОРЕ

    1. Замените переключатель управления охладителем в сборе новым или заведомо исправным.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    2. Удалите коды DTC.

      Body Electrical > Navigation System > Clear DTCs

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ

    NG

  15. ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

    1. Замените компонентный стереоусилитель в сборе новым или заведомо исправным.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    2. Удалите коды DTC.

      Body Electrical > Navigation System > Clear DTCs

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке
