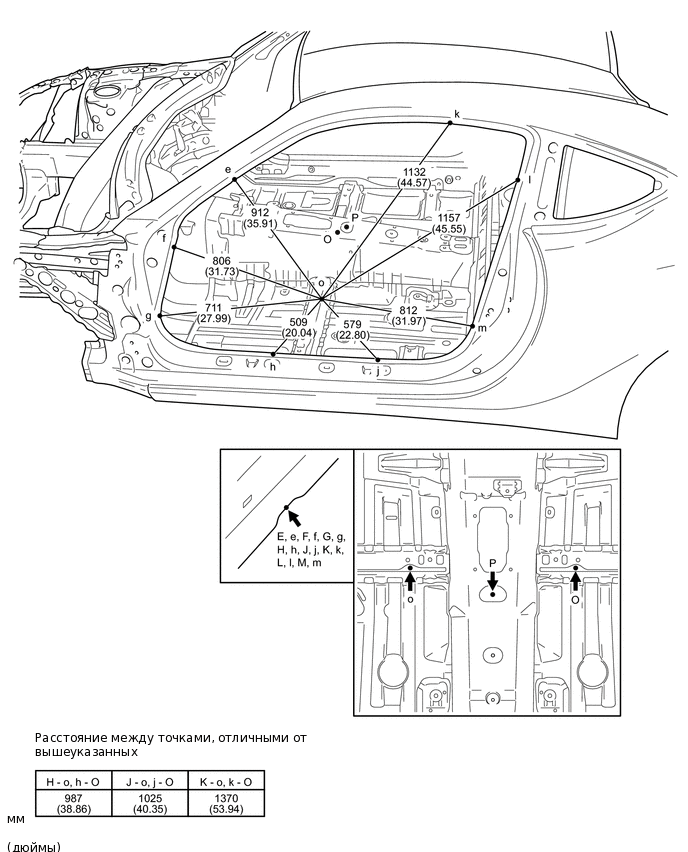

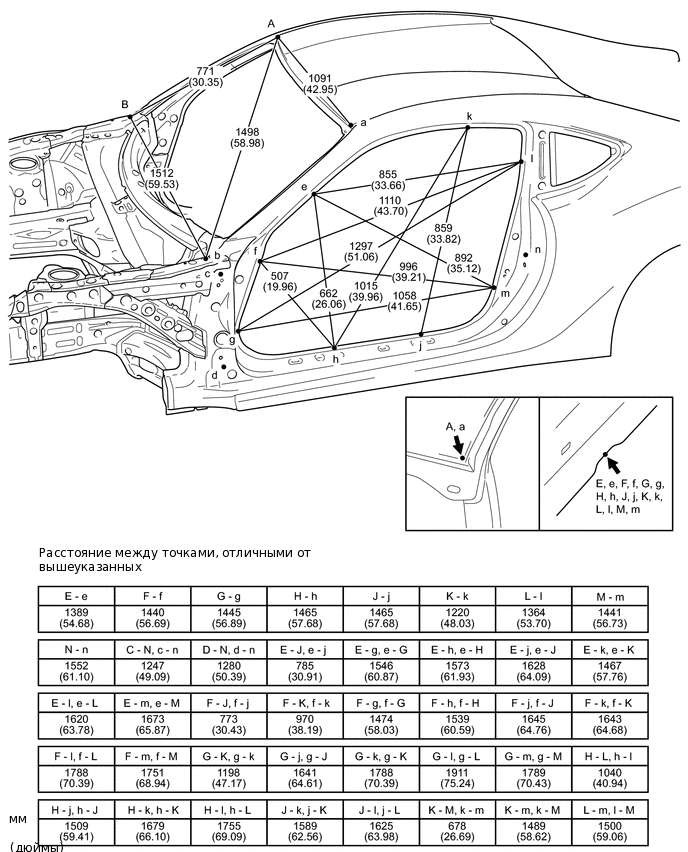

ПЕРЕДНЯЯ ДВЕРЬ РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ

Tip:

Выполняя центровочные измерения размеров кузова, используйте технические характеристики P.
Если указан только один размер, значит левая и правая стороны симметричны.

В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).

Table 1. Наименования контрольных точек
Схематическое обозначение	Наименование	Диаметр отверстия мм (дюйм,)
A, a	Угол панели крыши	-
B, b	Гайка крепления петли капота	M8 (0,31)
C, c	Гайка крепления петли передней двери	M8 (0,31)
D, d	Гайка крепления петли передней двери	M8 (0,31)
E, e	Сборочная метка передней стойки кузова	-
F, f	Сборочная метка передней стойки кузова	-
G, g	Сборочная метка передней стойки кузова	-
H, h	Сборочная метка панели порога	-
J, j	Сборочная метка панели порога	-
K, k	Сборочная метка бокового бруса крыши	-
L, l	Сборочная метка центральной стойки кузова	-
M, m	Сборочная метка центральной стойки кузова	-
N, n	Гайка крепления защелки замка передней двери	M8 (0,31)
O, o	Стандартное отверстие для поперечины переднего пола	φ14 (0,55)
P	Гайка крепления ручного тормоза	M8 (0,31)
