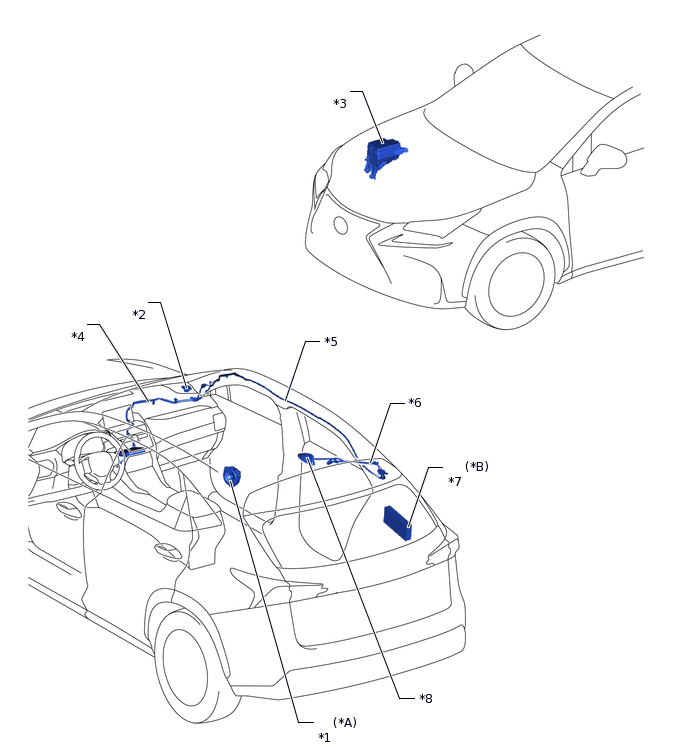

СИСТЕМА ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации кроме моделей с поддержкой G-BOOK) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

E356030C01

*A

Для моделей с 8 динамиками

*B

кроме моделей с 8 динамиками

*1

ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ

*2

ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ

*3

БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА

  • - ПРЕДОХРАНИТЕЛЬ DCM (для моделей без системы запуска и останова)

  • - ПРЕДОХРАНИТЕЛЬ BBC № 3 (для моделей с системой запуска и останова)

*4

ШНУР АНТЕННЫ № 1

*5

ШНУР АНТЕННЫ № 2

*6

ШНУР АНТЕННЫ № 4

*7

КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

*8

НАРУЖНАЯ АНТЕННА В СБОРЕ

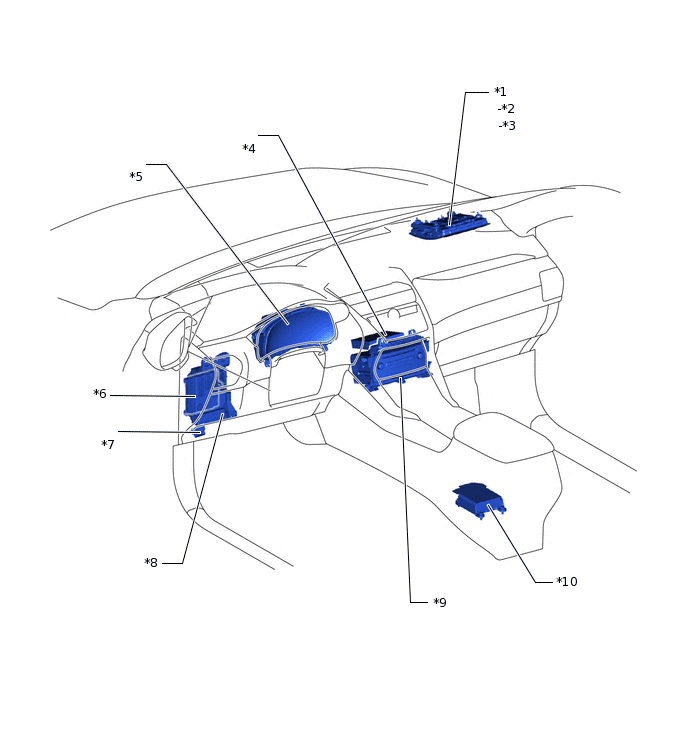

ИЛЛЮСТРАЦИЯ

E356029C01

*1

ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

*2

МИКРОФОН ТЕЛЕФОНА В СБОРЕ

*3

РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ (SOS)

*4

ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

- АККУМУЛЯТОРНАЯ БАТАРЕЯ МОБИЛЬНОГО ТЕЛЕФОНА

*5

ЩИТОК ПРИБОРОВ В СБОРЕ

*6

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*7

DLC3

*8

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  • - ПРЕДОХРАНИТЕЛЬ ACC (для моделей без системы запуска и останова)

  • - ПРЕДОХРАНИТЕЛЬ IG2 № 2 (для моделей без системы запуска и останова)

*9

РАДИОПРИЕМНИК В СБОРЕ

*10

ЭБУ СИСТЕМЫ SRS В СБОРЕ
