ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА В СБОРЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА)

   1.

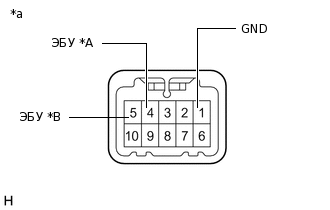

      *A	Для моделей с правосторонним рулевым управлением
      *B	Для моделей с левосторонним рулевым управлением
      *a	Устройство с неподсоединенным жгутом проводов (Интегрированная панель управления в сборе (выключатель отмены системы запуска и останова))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора	Положение переключателя	Заданные условия
      5 (ECU) - 1 (GND)	Выключатель не нажат	10 кОм или более
      	Выключатель нажат	Менее 1 Ом

      Table 2. Для моделей с правосторонним рулевым управлением

      Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
      4 (ECU) - 1 (GND)	Выключатель не нажат	10 кОм или более
      	Выключатель нажат	Менее 1 Ом

      Если результат не соответствует требованиям, замените интегрированную панель управления (выключатель отмены системы запуска и останова).
