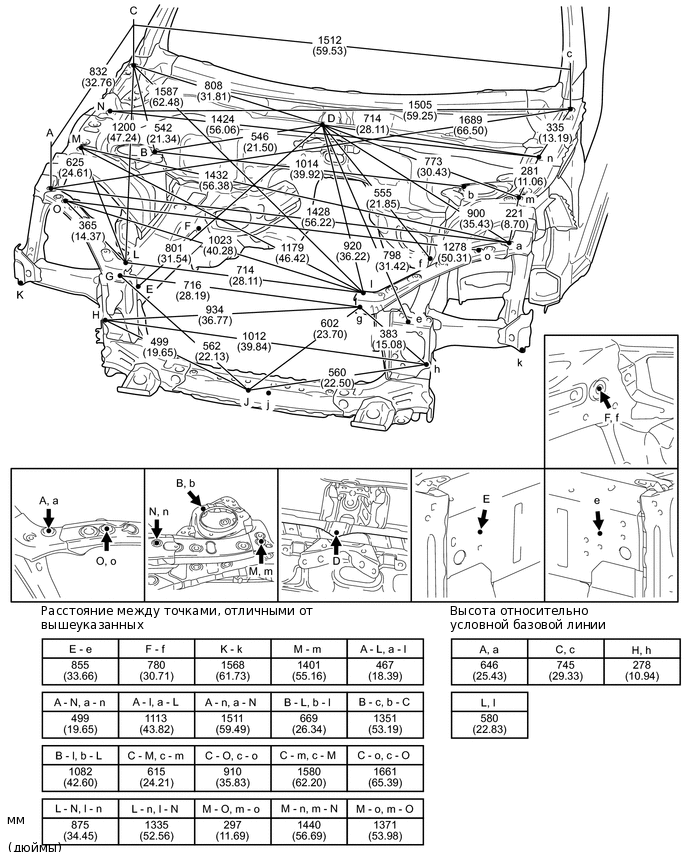

МОТОРНЫЙ ОТСЕК РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ
Точки E, e на автомобиле располагаются асимметрично.
Если указан только один размер, значит левая и правая стороны симметричны.
В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).
Схематическое обозначение |
Наименование |
Диаметр отверстия мм (дюйм,) |
|---|---|---|
A, a |
Гайка крепления удлинителя переднего крыла |
M6 (0,24) |
B, b |
Отверстие для крепления опоры передней пружины |
Ø9,5 (0,37) |
C, c |
Гайка крепления петли капота |
M8 (0,31) |
D |
Установочное отверстие панели кожуха |
φ7 (0,28) |
E, e |
Гайка крепления к массе |
M6 (0,24) |
F, f |
Стандартное отверстие для переднего бокового защитного бруса |
φ14 (0,55) |
G, g |
Гайка крепления верхнего кронштейна радиатора |
M8 (0,31) |
H, h |
Гайка крепления усиления переднего бампера |
M8 (0,31) |
J, j |
Гайка крепления кронштейна замка капота |
M6 (0,24) |
K, k |
Стандартное отверстие для кронштейна фартука крыла |
φ8 (0,31) |
L, l |
Гайка крепления верхнего кронштейна радиатора |
M8 (0,31) |
M, m |
Гайка крепления удлинителя переднего крыла |
M6 (0,24) |
N, n |
Гайка крепления удлинителя переднего крыла |
M6 (0,24) |
O, o |
Гайка крепления фары |
M6 (0,24) |
