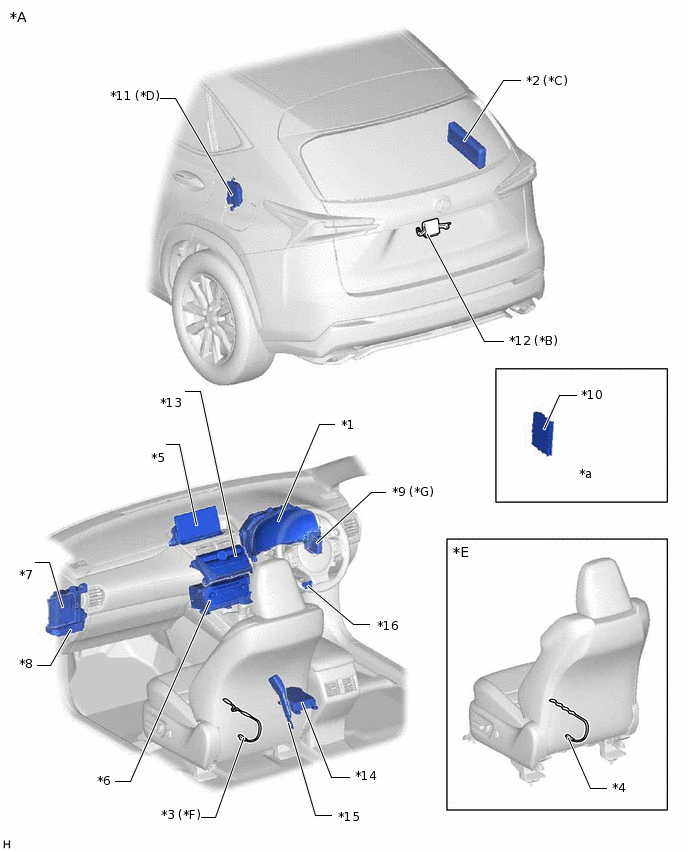

СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

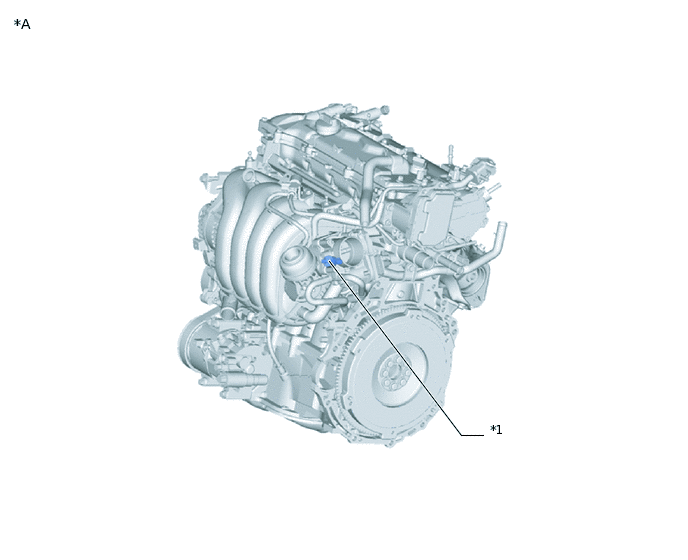

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с системой автоматизированного привода двери багажного отделения |
*C |
для моделей с 14 динамиками |
*D |
для моделей с системой регулируемой адаптивной подвески |
*E |
для моделей с сиденьями типа F-Sport |
*F |
для моделей с сиденьями типа L-Sport |
*G |
для моделей с датчиком дождя |
- |
- |
*1 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*2 |
КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
*3 |
ПОДУШКА ПРАВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ - ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА |
*4 |
ОБИВКА ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ - ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА |
*5 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*6 |
РАДИОПРИЕМНИК В СБОРЕ |
*7 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ ACC |
*9 |
РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*10 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
*11 |
ЭБУ АМОРТИЗАТОРА |
*12 |
ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*13 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*14 |
ЭБУ СИСТЕМЫ SRS В СБОРЕ |
*15 |
ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
*16 |
DLC3 |
*a |
Установочное положение деталей указано в бюллетене технического обслуживания. |
- |
- |

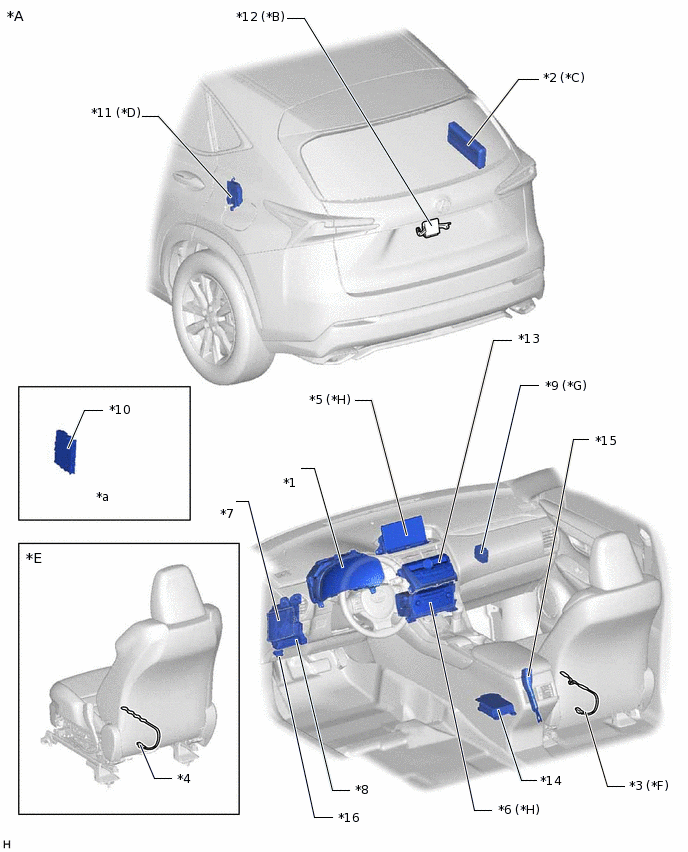

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
Для моделей с системой автоматизированного привода двери багажного отделения |
*C |
для моделей с 14 динамиками |
*D |
для моделей с системой регулируемой адаптивной подвески |
*E |
для моделей с сиденьями типа F-Sport |
*F |
для моделей с сиденьями типа L-Sport |
*G |
для моделей с датчиком дождя |
- |
- |
*1 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*2 |
КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
*3 |
ПОДУШКА ЛЕВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ - ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА |
*4 |
ПОДУШКА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ - ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА |
*5 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*6 |
РАДИОПРИЕМНИК В СБОРЕ |
*7 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ ACC |
*9 |
РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*10 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
*11 |
ЭБУ АМОРТИЗАТОРА |
*12 |
ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*13 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*14 |
ЭБУ СИСТЕМЫ SRS В СБОРЕ |
*15 |
ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
*16 |
DLC3 |
*a |
Установочное положение деталей указано в бюллетене технического обслуживания. |
- |
- |

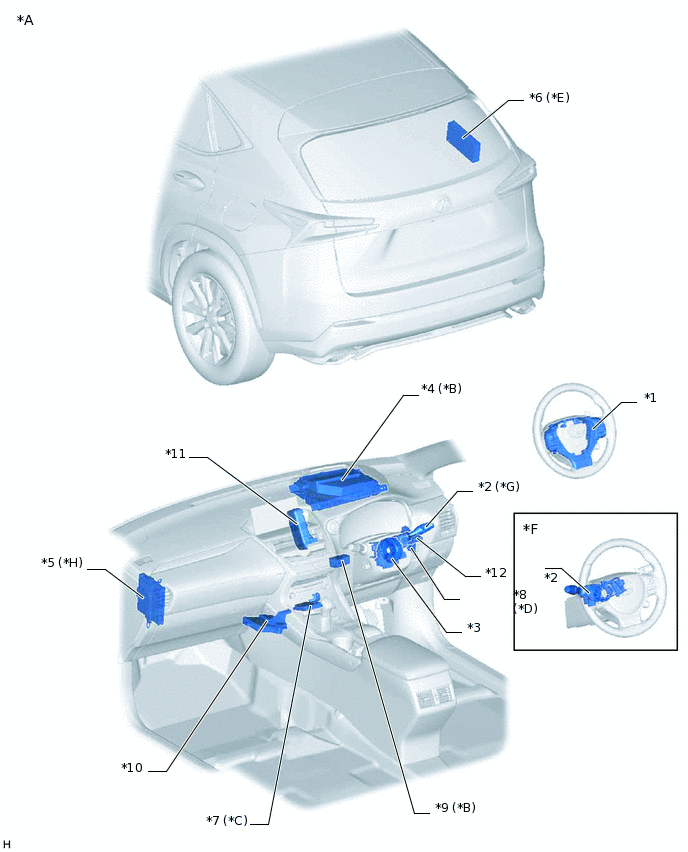

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей с блоком индикации на ветровом стекле |
*C |
для моделей с предаварийной системой безопасности |
*D |
для моделей с сенсорной системой помощи при парковке LEXUS |
*E |
для моделей с 8 (для моделей с компонентным стереоусилителем) или 10 динамиками |
*F |
для моделей с системой обработки и передачи информации |
*G |
Для моделей с системой запуска и останова |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
*3 |
ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
*4 |
ЭБУ ЗЕРКАЛА ЩИТКА ПРИБОРОВ |
*5 |
ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
*6 |
КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
*7 |
ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
*8 |
ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
*9 |
DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ) |
*10 |
ВЫКЛЮЧАТЕЛЬ ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ В СБОРЕ |
*11 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*12 |
ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
*13 |
ПЕРЕКЛЮЧАТЕЛЬ TRIP |
- |
- |

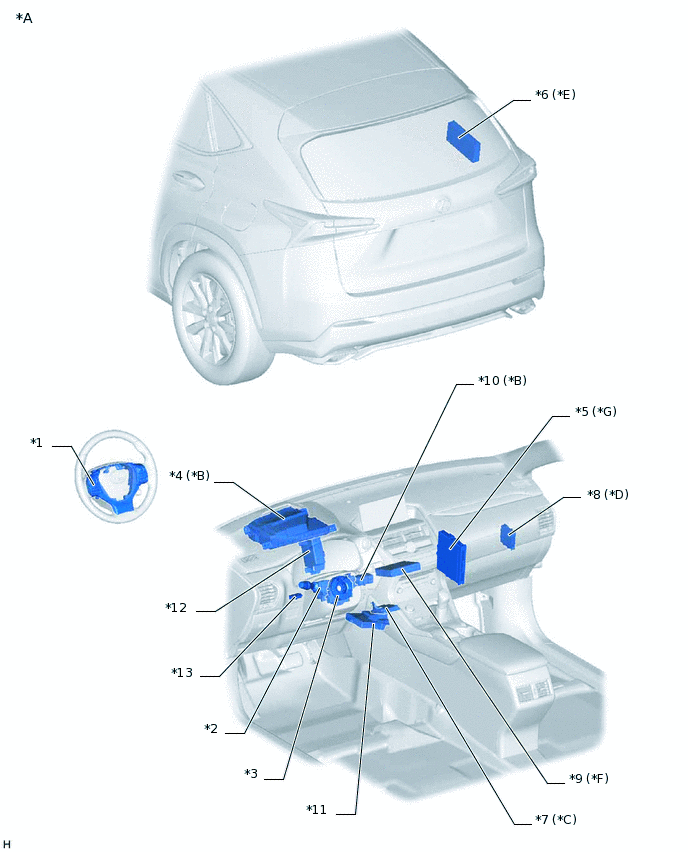

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с блоком индикации на ветровом стекле |
*C |
для моделей с предаварийной системой безопасности |
*D |
для моделей с сенсорной системой помощи при парковке LEXUS |
*E |
для моделей с 8 (для моделей с компонентным стереоусилителем) или 10 динамиками |
*F |
Для расположения с левой стороны |
*G |
Для расположения с правой стороны |
*H |
Для моделей с системой запуска и останова |
*1 |
ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
*3 |
ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
*4 |
ЭБУ ЗЕРКАЛА ЩИТКА ПРИБОРОВ |
*5 |
ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
*6 |
КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
*7 |
ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
*8 |
ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
*9 |
ВЫКЛЮЧАТЕЛЬ ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ В СБОРЕ |
*10 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*11 |
ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
*12 |
ПЕРЕКЛЮЧАТЕЛЬ TRIP |

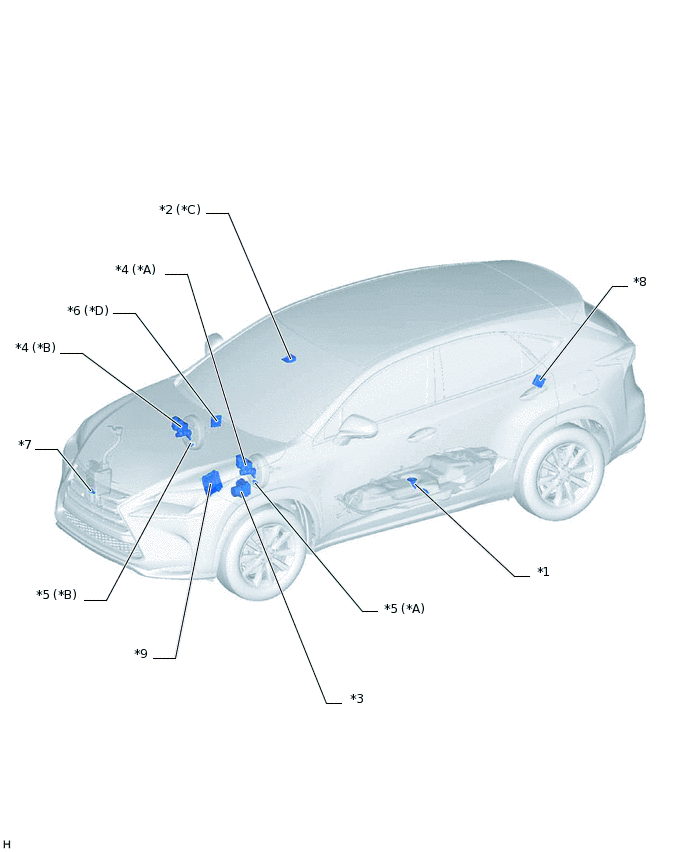

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с правосторонним рулевым управлением |
*C |
Для моделей с системой предупреждения об уходе с полосы |
*D |
для моделей с системой предупреждения о ненадлежащем давлении в шинах |
*1 |
ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*2 |
КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ |
*3 |
БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*4 |
БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
*5 |
ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
*6 |
ПРИЕМНИК И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
*7 |
ДАТЧИК УРОВНЯ В СБОРЕ |
*8 |
ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
*9 |
ECM |
- |
- |

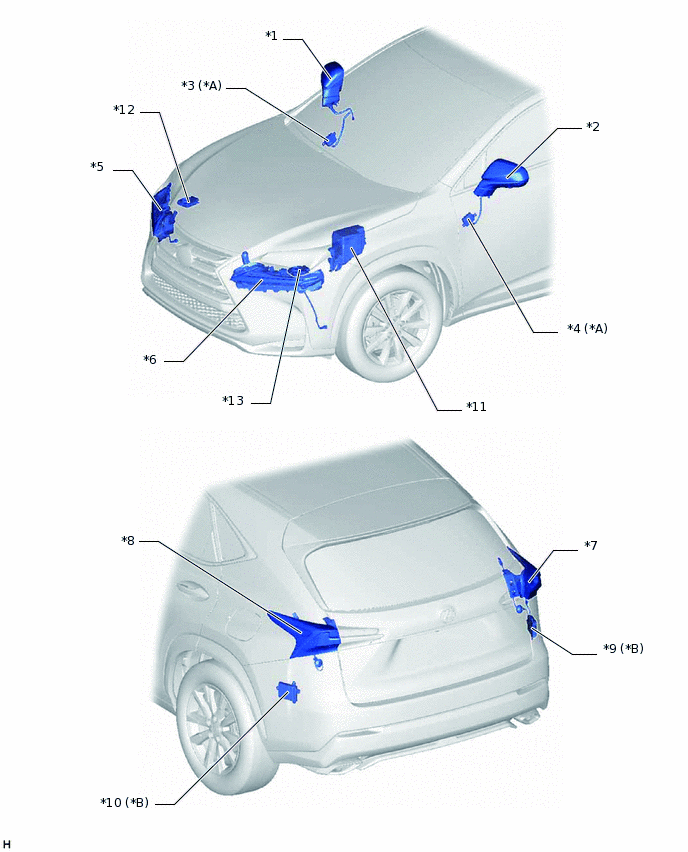

ИЛЛЮСТРАЦИЯ
*A |
для моделей с запоминающим устройством |
*B |
для моделей с системой контроля слепых зон |
*1 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ - ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
*2 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ - ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
*3 |
ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*4 |
ЭБУ ЭЛЕКТРОПРИВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*5 |
ПРАВЫЙ ГАБАРИТНЫЙ ФОНАРЬ В СБОРЕ - СВЕТОДИОДНЫЙ БЛОК ПРАВОГО ГАБАРИТНОГО ФОНАРЯ В СБОРЕ (для моделей со светодиодными повторителями указателей поворота) - ЛАМПА ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА (для моделей с повторителями указателей поворота с лампами накаливания) |
*6 |
ЛЕВЫЙ ГАБАРИТНЫЙ ФОНАРЬ В СБОРЕ - СВЕТОДИОДНЫЙ БЛОК ЛЕВОГО ГАБАРИТНОГО ФОНАРЯ В СБОРЕ (для моделей со светодиодными повторителями указателей поворота) - ЛАМПА ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА (для моделей с повторителями указателей поворота с лампами накаливания) |
*7 |
ПАТРОН И ПРОВОДКА ПРАВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ - ЛАМПА ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА |
*8 |
ПАТРОН И ПРОВОДКА ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ - ЛАМПА ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА |
*9 |
ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН |
*10 |
ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН |
*11 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ METER № 1 - ПРЕДОХРАНИТЕЛЬ TURN&HAZ - ПРЕДОХРАНИТЕЛЬ ECU-B № 1 |
*12 |
ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ В СБОРЕ |
*13 |
ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с 8AR-FTS |
- |
- |
*1 |
ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА |
- |
- |

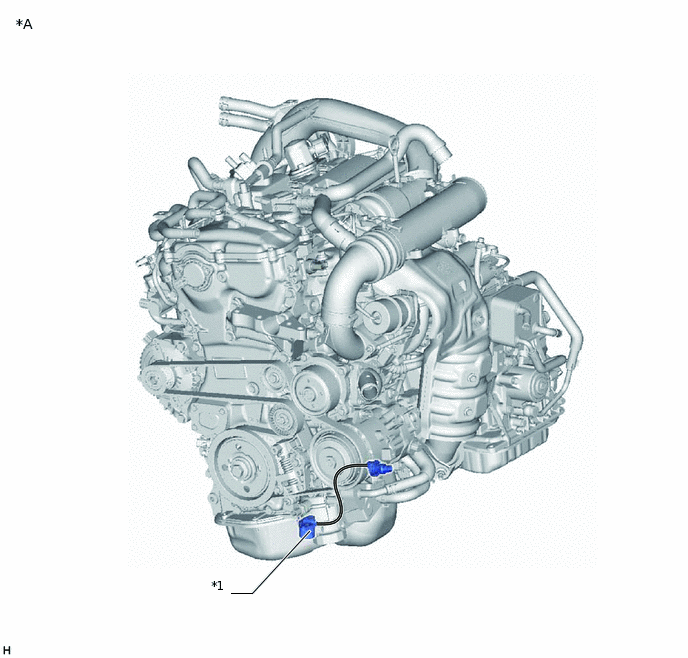

ИЛЛЮСТРАЦИЯ
*A |
для моделей с 3ZR-FAE |
- |
- |
*1 |
КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
- |
- |
