LIGHTING SYSTEM PARTS LOCATION
ILLUSTRATION
*1 |
VISOR ASSEMBLY RH |
*2 |
VANITY LIGHT ASSEMBLY RH |
*3 |
MAP LIGHT ASSEMBLY |
*4 |
NO. 1 ROOM LIGHT ASSEMBLY |
*5 |
VANITY LIGHT ASSEMBLY LH |
*6 |
VISOR ASSEMBLY LH |
*7 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - ECU-B NO.1 FUSE - DOME FUSE |
- |
- |

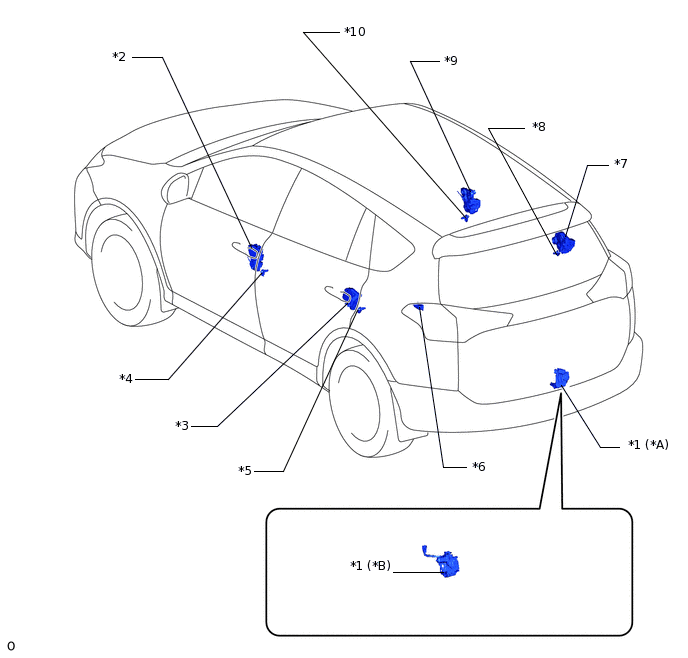

ILLUSTRATION
*A |
w/o Power Back Door System |
*B |
w/ Power Back Door System |
*1 |
BACK DOOR LOCK ASSEMBLY - BACK DOOR COURTESY LIGHT SWITCH |
*2 |
FRONT DOOR WITH MOTOR LOCK ASSEMBLY LH - DOOR UNLOCK DETECTION SWITCH |
*3 |
REAR DOOR WITH MOTOR LOCK ASSEMBLY LH - DOOR UNLOCK DETECTION SWITCH |
*4 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*5 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*6 |
NO. 2 ROOM LIGHT ASSEMBLY |
*7 |
REAR DOOR WITH MOTOR LOCK ASSEMBLY RH - DOOR UNLOCK DETECTION SWITCH |
*8 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
*9 |
FRONT DOOR WITH MOTOR LOCK ASSEMBLY RH - DOOR UNLOCK DETECTION SWITCH |
*10 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |

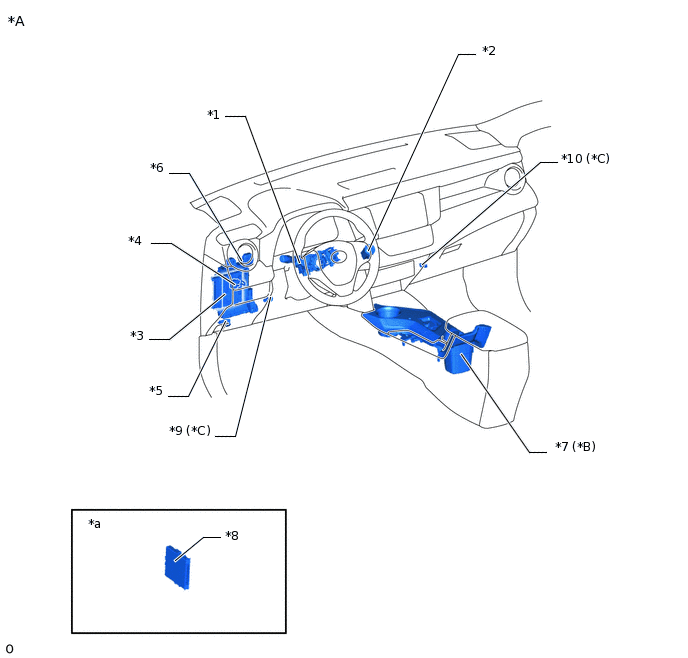

ILLUSTRATION
*A |
for LHD |
*B |
w/ Center Console Illumination Light |
*C |
w/ Footwell Light |
- |
- |
*1 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*2 |
POWER SWITCH |
*3 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*4 |
NO. 5 RELAY BLOCK - DOME CUT RELAY |
*5 |
DLC3 |
*6 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ACC RELAY - IG1 NO.1 RELAY - TAIL RELAY - ACC FUSE - ECU-IG NO.2 FUSE - PANEL FUSE |
*7 |
UPPER CONSOLE PANEL SUB-ASSEMBLY (CENTER CONSOLE ILLUMINATION LIGHT) |
*8 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*9 |
NO. 1 ILLUMINATION LIGHT ASSEMBLY LH (FOOTWELL LIGHT LH) |
*10 |
NO. 1 ILLUMINATION LIGHT ASSEMBLY RH (FOOTWELL LIGHT RH) |
*a |
Refer to the Service Bulletin for the installation position. |
- |
- |

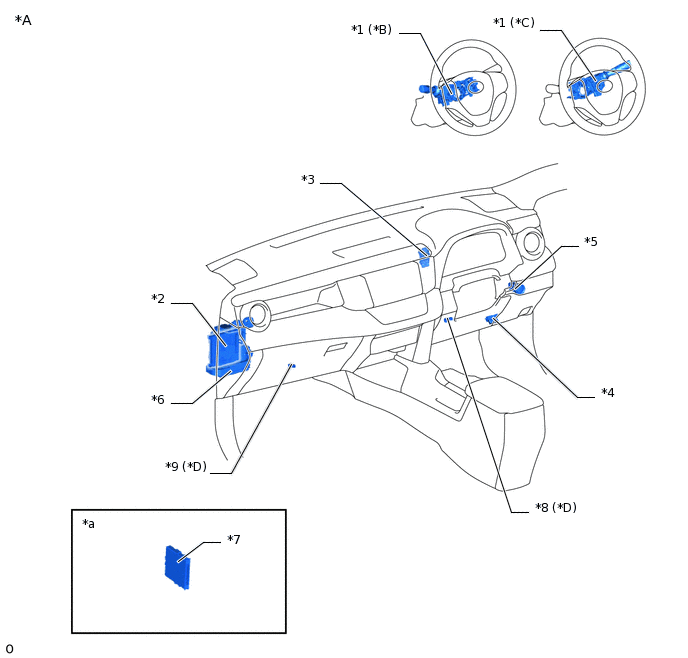

ILLUSTRATION
*A |
for RHD |
*B |
for LH Side |
*C |
for RH Side |
*D |
w/ Footwell Light |
*1 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*2 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*3 |
NO. 4 RELAY BLOCK - DOME CUT RELAY |
*4 |
DLC3 |
*5 |
POWER SWITCH |
*6 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ACC RELAY - IG1 NO.1 RELAY - TAIL RELAY - ACC FUSE - ECU-IG NO.2 FUSE - PANEL FUSE |
*7 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*8 |
NO. 1 ILLUMINATION LIGHT ASSEMBLY RH (FOOTWELL LIGHT RH) |
*9 |
NO. 1 ILLUMINATION LIGHT ASSEMBLY LH (FOOTWELL LIGHT LH) |
- |
- |
*a |
Refer to the Service Bulletin for the installation position. |
- |
- |
