ЗАДНИЙ ФОНАРЬ В СБОРЕ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ КОЛПАК И КОРПУС ЗАДНЕГО ФОНАРЯ

  2. УСТАНОВИТЕ ЗАТЕНЕНИЕ ЛАМПЫ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

    1. E331417

      Установите 2 новых затенения ламп освещения номерного знака.

  3. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ

    1. E331416

      Установите новую прокладку заднего фонаря.

  4. УСТАНОВИТЕ ПАТРОН И ПРОВОДКУ ФОНАРЯ ЗАДНЕГО ХОДА

    1. E331415

      Подсоедините разъем и установите патрон фонаря заднего хода с проводкой.

  5. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

    1. Установите лампу фонаря заднего хода в патрон фонаря заднего хода с проводкой.

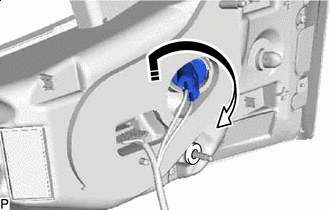

    2. E331414C01
      V113147

      Направление установки

      Поверните патрон фонаря заднего хода с проводкой так, чтобы лампа фонаря заднего хода была направлена, как показано на рисунке, и подсоедините их как единый узел.
