СИСТЕМА АДАПТИВНОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА, диагностический DTC: B2492 и B2493

Код DTC Наименование DTC
B2492 Цепь формирующего модуля светодиодов левой фары
B2493 Цепь формирующего модуля светодиодов правой фары

ОПИСАНИЕ

ЭБУ фары передает сигналы управления в ЭБУ управления светодиодным освещением по шине передачи данных LIN и управляет дополнительными светодиодами, используя цепь управления внутри ЭБУ управления светодиодным освещением.

ЭБУ управления светодиодным освещением подает напряжение, которое усиливается внутри ЭБУ управления светодиодным освещением для стабилизации тока, проходящего через дополнительные светодиоды, на дополнительные светодиоды и включает/выключает каждый светодиод исходя из сигнала управления системы адаптивного включения дальнего света.

Также ЭБУ управления светодиодным освещением контролирует величину подаваемого напряжения для выявления нарушений в подаче тока.

Еще ЭБУ управления светодиодным освещением обнаруживает неисправности в коммутационной цепи, которая реализует алгоритм управления освещением системы адаптивного включения дальнего света внутри ЭБУ управления светодиодным освещением.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B2492

Цепь формирующего модуля светодиодов левой фары

  • Условие обнаружения:

  • Зажигание включено (IG), дальний свет фар включен

  • Состояние неисправности:

  • От левого ЭБУ управления светодиодным освещением поступают сигналы неисправности в цепи системы адаптивного включения дальнего света

    • Неисправность в дополнительных светодиодах

    • Неисправность левого ЭБУ управления светодиодным освещением

    • Обрыв или короткое замыкание в системе адаптивного включения дальнего света

  • Левая фара

  • Блок левой фары в сборе

  • Левый ЭБУ управления светодиодным освещением

B2493

Цепь формирующего модуля светодиодов правой фары

  • Условие обнаружения:

  • Зажигание включено (IG), дальний свет фар включен

  • Состояние неисправности:

  • От правого ЭБУ управления светодиодным освещением поступают сигналы неисправности в цепи системы адаптивного включения дальнего света

    • Неисправность в дополнительных светодиодах

    • Неисправность правого ЭБУ управления светодиодным освещением

    • Обрыв или короткое замыкание в системе адаптивного включения дальнего света

  • Правая фара

  • Блок правой фары в сборе

  • Правый ЭБУ управления светодиодным освещением

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

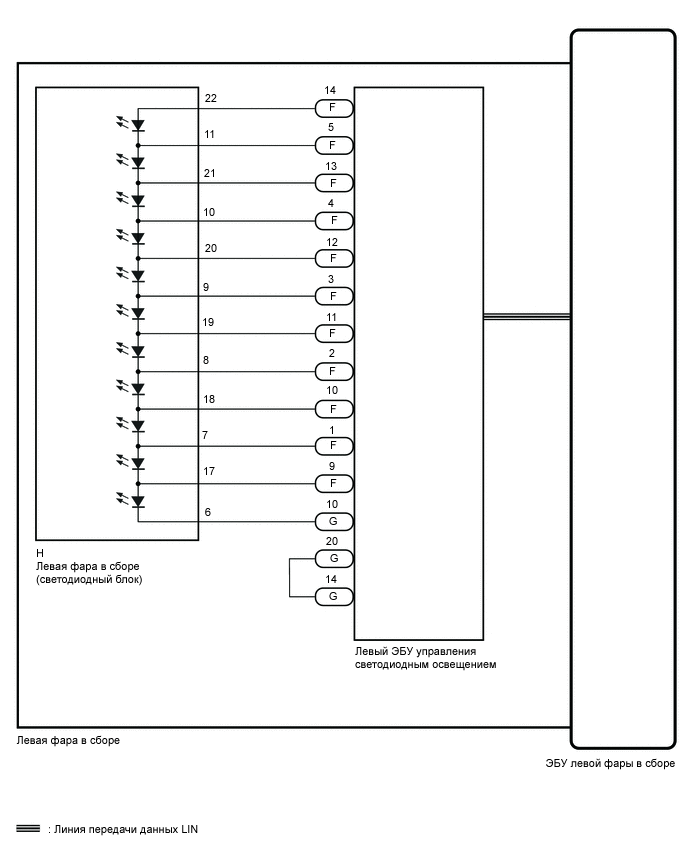

Figure 1. Для левой стороны:
E377927E03

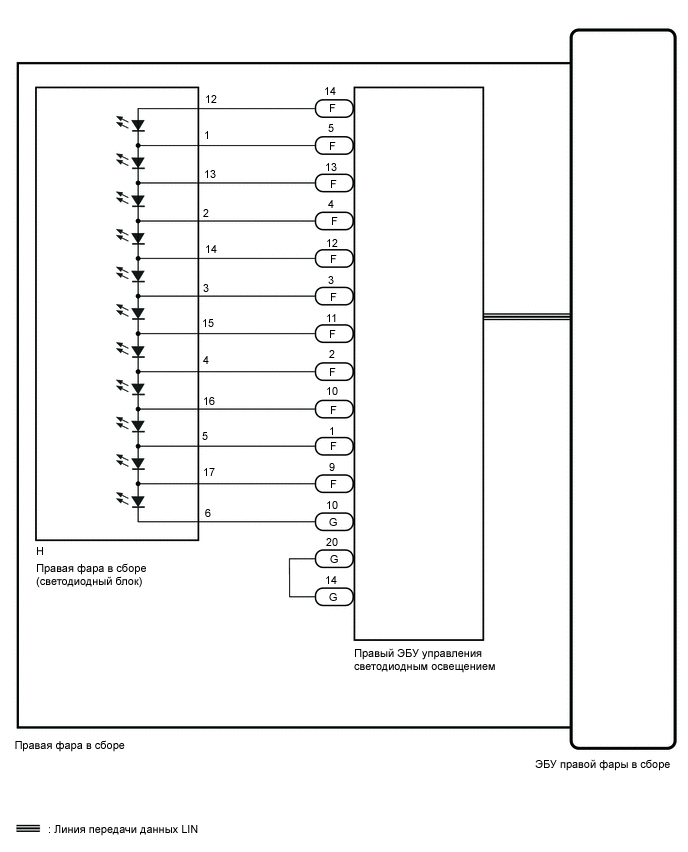

Figure 2. Для правой стороны:
E377927E05

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > AFS > Clear DTCs

    2. Включите зажигание (IG).

    3. С помощью переключателя освещения включите дальний свет фар.

    4. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > AFS > Trouble Codes

      СООТВ

      DTC B2492 или B2493 не выводятся.

    Результат

    Result

    Перейти к

    OK

    A

    NG (код DTC B2492 не выводится)

    Б

    NG (код DTC B2493 не выводится)

    C
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    C

    ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕЩелкните по следующей ссылке

    B

  2. ПРОВЕРЬТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Снимите левый блок фары.

      Нажмите здесьЩелкните по следующей ссылке

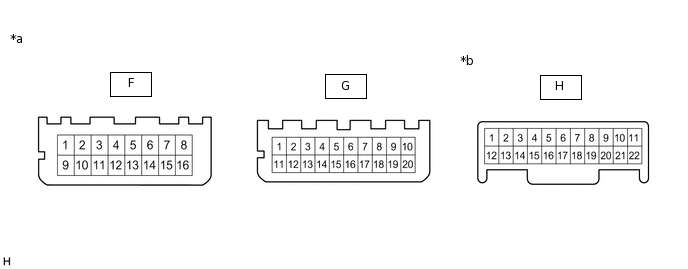

      E378478C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (левый ЭБУ управления светодиодным освещением)

      *b

      Устройство с неподсоединенным жгутом проводов

      (левая фара)

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      F-14 - H-22

      Всегда

      Менее 1 Ом

      F-5 - H-11

      Всегда

      Менее 1 Ом

      F-13 - H-21

      Всегда

      Менее 1 Ом

      F-4 - H-10

      Всегда

      Менее 1 Ом

      F-12 - H-20

      Всегда

      Менее 1 Ом

      F-3 - H-9

      Всегда

      Менее 1 Ом

      F-11 - H-19

      Всегда

      Менее 1 Ом

      F-2 - H-3

      Всегда

      Менее 1 Ом

      F-10 - H-18

      Всегда

      Менее 1 Ом

      F-1 - H-7

      Всегда

      Менее 1 Ом

      F-9 - H-17

      Всегда

      Менее 1 Ом

      G-10 - H-6

      Всегда

      Менее 1 Ом

      G-14 - G-20

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  3. ПРОВЕРЬТЕ БЛОК ЛЕВОЙ ФАРЫ

    1. Замените блок левой фары новым блоком.

      Нажмите здесьЩелкните по следующей ссылке

    2. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > AFS > Clear DTCs

    3. Включите зажигание (IG).

    4. С помощью переключателя освещения включите дальний свет фар.

    5. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > AFS > Trouble Codes

      OK

      DTC B2492 не выводится.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (БЛОК ЛЕВОЙ ФАРЫ НЕИСПРАВЕН)

    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ

    Нажмите здесьЩелкните по следующей ссылке

  4. ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    1. Снимите правый блок фары.

      Нажмите здесьЩелкните по следующей ссылке

      E378478C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (правый ЭБУ управления светодиодным освещением)

      *b

      Устройство с неподсоединенным жгутом проводов

      (правая фара)

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      F-14 - H-12

      Всегда

      Менее 1 Ом

      F-5 - H-1

      Всегда

      Менее 1 Ом

      F-13 - H-13

      Всегда

      Менее 1 Ом

      F-4 - H-2

      Всегда

      Менее 1 Ом

      F-12 - H-14

      Всегда

      Менее 1 Ом

      F-3 - H-3

      Всегда

      Менее 1 Ом

      F-11 - H-15

      Всегда

      Менее 1 Ом

      F-2 - H-4

      Всегда

      Менее 1 Ом

      F-10 - H-16

      Всегда

      Менее 1 Ом

      F-1 - H-5

      Всегда

      Менее 1 Ом

      F-9 - H-17

      Всегда

      Менее 1 Ом

      G-10 - H-6

      Всегда

      Менее 1 Ом

      G-14 - G-20

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  5. ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ

    1. Замените блок правой фары в сборе новым блоком.

      Нажмите здесьЩелкните по следующей ссылке

    2. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > AFS > Clear DTCs

    3. Включите зажигание (IG).

    4. С помощью переключателя освещения включите дальний свет фар.

    5. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > AFS > Trouble Codes

      OK

      DTC B2493 не выводится.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (БЛОК ПРАВОЙ ФАРЫ НЕИСПРАВЕН)

    НЕ СООТВ.

    ЗАМЕНИТЕ ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ

    Нажмите здесьЩелкните по следующей ссылке
