СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA, Diagnostic DTC:C1AED

Код DTC Наименование DTC
C1AED Цепь обмена данными с задним датчиком

ОПИСАНИЕ

Этот код DTC регистрируется в случае обрыва или короткого замыкания в линии передачи данных между задними датчиками и ЭБУ, а также при неисправности заднего датчика.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
C1AED Цепь обмена данными с задним датчиком Обрыв или короткое замыкание в линии передачи данных между задними датчиками и ЭБУ, либо неисправность в заднем датчике, выявленная в режиме инициализации после включения зажигания (IG).

  • Цепь заднего ультразвукового датчика

  • ЭБУ предупреждения о недопустимой дистанции

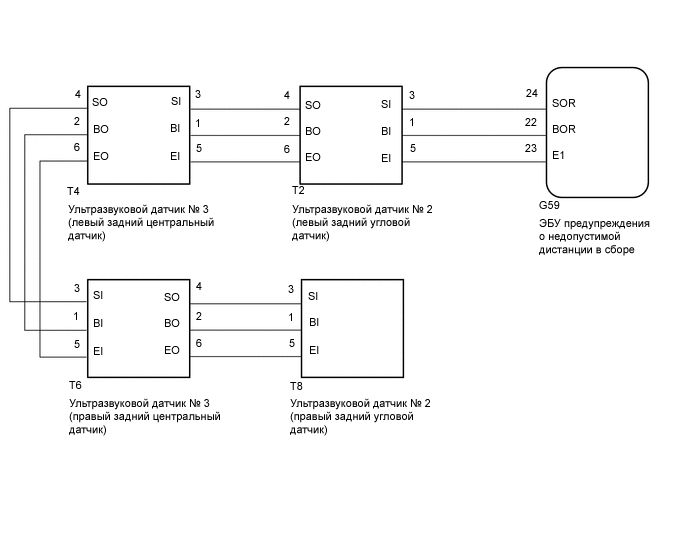

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B006N4XE05

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОД DTC (C1AED)


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Clear DTCs

    2. Еще раз проверьте DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Trouble Codes
      Результат
      Результат Перейти к
      Выводится DTC C1AED А
      Коды DTC не выводятся B

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ - УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК))


    1. Отсоедините разъем G59 ЭБУ предупреждения о недопустимой дистанции.

    2. Отсоедините разъем T2 ультразвукового датчика № 2 (левого заднего углового датчика).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      G59-22 (BOR) - T2-1 (BI) Всегда Менее 1 Ом
      G59-24 (SOR) - T2-3 (SI) Всегда Менее 1 Ом
      G59-23 (E1) - T2-5 (EI) Всегда Менее 1 Ом
      G59-22 (BOR) - масса Всегда 10 кОм или более
      G59-24 (SOR) - масса Всегда 10 кОм или более
      G59-23 (Е1) - масса Всегда 10 кОм или более
      Результат
      Результат
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) - УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК))


    1. Отсоедините разъем T2 ультразвукового датчика № 2 (левого заднего углового датчика).

    2. Отсоедините разъем T4 ультразвукового датчика № 3 (левого заднего центрального датчика).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      T2-2 (BO) - T4-1 (BI) Всегда Менее 1 Ом
      T2-4 (SO) - T4-3 (SI) Всегда Менее 1 Ом
      T2-6 (EO) - T4-5 (EI) Всегда Менее 1 Ом
      T2-2 (BO) - масса Всегда 10 кОм или более
      T2-4 (SO) - масса Всегда 10 кОм или более
      T2-6 (EO) - масса Всегда 10 кОм или более
      Результат
      Результат
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) - УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК))


    1. Отсоедините разъем T4 ультразвукового датчика № 3 (левого заднего центрального датчика).

    2. Отсоедините разъем T6 ультразвукового датчика № 3 (правого заднего центрального датчика).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      T4-2 (BO) - T6-1 (BI) Всегда Менее 1 Ом
      T4-4 (SO) - T6-3 (SI) Всегда Менее 1 Ом
      T4-6 (EO) - T6-5 (EI) Всегда Менее 1 Ом
      T4-2 (BO) - масса Всегда 10 кОм или более
      T4-4 (SO) - масса Всегда 10 кОм или более
      T4-6 (EO) - масса Всегда 10 кОм или более
      Результат
      Результат
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) - УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК))


    1. Отсоедините разъем T6 ультразвукового датчика № 3 (правого заднего центрального датчика).

    2. Отсоедините разъем T8 ультразвукового датчика № 2 (правого заднего углового датчика).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      T6-2 (BO) - T8-1 (BI) Всегда Менее 1 Ом
      T6-4 (SO) - T8-3 (SI) Всегда Менее 1 Ом
      T6-6 (EO) - T8-5 (EI) Всегда Менее 1 Ом
      T6-2 (BO) - масса Всегда 10 кОм или более
      T6-4 (SO) - масса Всегда 10 кОм или более
      T6-6 (EO) - масса Всегда 10 кОм или более
      Результат
      Результат
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК)


    1. Снимите ультразвуковой датчик № 2 (правый задний угловой).

      Нажмите здесь Click here

    2. Проверьте ультразвуковой датчик № 2 (правый задний угловой).

      Нажмите здесь Click here

      Результат
      Результат
      OK
      NG

    NG

    ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) Нажмите здесь Click here

    OK

  7. ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК)


    1. Снимите ультразвуковой датчик № 3 (правый задний центральный датчик).

      Нажмите здесь Click here

    2. Проверьте ультразвуковой датчик № 3 (правый задний центральный датчик).

      Нажмите здесь Click here

      Результат
      Результат
      OK
      NG

    NG

    ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) Нажмите здесь Click here

    OK

  8. ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК)


    1. Снимите ультразвуковой датчик № 3 (левый задний центральный датчик).

      Нажмите здесь Click here

    2. Проверьте ультразвуковой датчик № 3 (левый задний центральный датчик).

      Нажмите здесь Click here

      Результат
      Результат
      OK
      NG

    NG

    ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) Нажмите здесь Click here

    OK

  9. ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК)


    1. Снимите ультразвуковой датчик № 2 (левый задний угловой датчик).

      Нажмите здесь Click here

    2. Проверьте ультразвуковой датчик № 2 (левый задний угловой).

      Нажмите здесь Click here

      Результат
      Результат
      OK
      NG

    NG

    ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) Нажмите здесь Click here

    OK

  10. ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК)


    1. Замените ультразвуковой датчик № 2 (правый задний угловой датчик) заведомо исправным.

      Нажмите здесь Click here

      Результат
      Результат
      ДАЛЕЕ

    ДАЛЕЕ

  11. ПРОВЕРЬТЕ КОД DTC (C1AED)


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Trouble Codes
      Результат
      Результат Перейти к
      Выводится DTC C1AED A
      Коды DTC не выводятся B

    B

    КОНЕЦ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) НЕИСПРАВЕН)

    A

  12. ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК)


    1. Замените ультразвуковой датчик № 3 (правый задний центральный датчик) заведомо исправным.

      Нажмите здесь Click here

      Результат
      Результат
      ДАЛЕЕ

    ДАЛЕЕ

  13. ПРОВЕРЬТЕ КОД DTC (C1AED)


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Trouble Codes
      Результат
      Результат Перейти к
      Выводится DTC C1AED А
      Коды DTC не выводятся B

    B

    КОНЕЦ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) НЕИСПРАВЕН)

    А

  14. ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК)


    1. Замените ультразвуковой датчик № 3 (левый задний центральный датчик) заведомо исправным.

      Нажмите здесь Click here

      Результат
      Результат
      ДАЛЕЕ

    ДАЛЕЕ

  15. ПРОВЕРЬТЕ КОД DTC (C1AED)


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Trouble Codes
      Результат
      Результат Следующий шаг
      Выводится DTC C1AED А
      Коды DTC не выводятся B

    B

    КОНЕЦ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) НЕИСПРАВЕН)

    А

  16. ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК)


    1. Замените ультразвуковой датчик № 2 (левый задний угловой датчик) заведомо исправным.

      Нажмите здесь Click here

      Результат
      Результат
      ДАЛЕЕ

    ДАЛЕЕ

  17. ПРОВЕРЬТЕ КОД DTC (C1AED)


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Clearance Sonar > Trouble Codes
      Результат
      Результат Перейдите к
      Выводится DTC C1AED А
      Коды DTC не выводятся B

    А

    ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ Нажмите здесь Click here

    B

    КОНЕЦ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) НЕИСПРАВЕН)
