СИСТЕМА ОСВЕЩЕНИЯ Цепь выключателя аварийной сигнализации

Код DTC Наименование DTC
Цепь выключателя аварийной сигнализации

ОПИСАНИЕ

Когда щиток приборов получает сигнал выключателя аварийной сигнализации, включается ИС выключателя проблескового режима, и система переходит в аварийный режим управления.

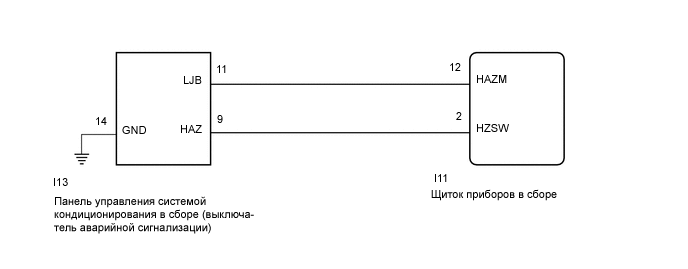

СХЕМА СОЕДИНЕНИЙ

E309662E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Заменяйте щиток приборов в сборе только новым узлом.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (HAZARD FLASHER SWITCH)

    1. При помощи GTS считайте данные в режиме "Data List" .

      Нажмите здесьClick hereClick hereClick here

      Body Electrical > Combination Meter > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Hazard Flasher Switch

      Сигнал выключателя аварийной сигнализации

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Выключатель аварийной сигнализации в положении ON (ВКЛ)

      OFF (ВЫКЛ): Выключатель аварийной сигнализации в положении OFF (ВЫКЛ)

      -

      Body Electrical > Combination Meter > Data List

      Информация на дисплее прибора

      Hazard Flasher Switch

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick hereClick hereClick here

    NG

  2. ПРОВЕРЬТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ)

    1. Снимите панель управления системы кондиционирования в сборе (выключатель аварийной сигнализации).

      Нажмите здесьClick hereClick here

    2. Проверьте панель управления системы кондиционирования в сборе (выключатель аварийной сигнализации).

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    NG

    ЗАМЕНИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ)

    Нажмите здесьClick hereClick here

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ) - ЩИТОК ПРИБОРОВ И МАССА)

    1. Отсоедините разъем I13 панели управления системы кондиционирования в сборе (выключателя аварийной сигнализации).

    2. Отсоедините разъем I11 щитка приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I13-9 (HAZ) - I11-2 (HZSW)

      Всегда

      Менее 1 Ом

      I13-11 (LJB) - I11-12 (HAZM)

      Всегда

      Менее 1 Ом

      I13-14 (GND) - масса

      Всегда

      Менее 1 Ом

      I13-9 (HAZ) или I11-2 (HZSW) - масса

      Всегда

      10 кОм или более

      I13-11 (LJB) или I11-12 (HAZM) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
