МАСЛЯНЫЙ РАДИАТОР ДВИГАТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СЛЕЙТЕ МОТОРНОЕ МАСЛО

    Нажмите здесьClick here

  2. СНИМИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ

    Нажмите здесьClick hereClick here

  3. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ № 8

    1. A329013C01

      *1

      Жгут электропроводки двигателя № 8

      Отсоедините 2 разъема жгута электропроводки двигателя № 8.

    2. Отсоедините 2 зажима и снимите жгут электропроводки двигателя № 8 с масляного радиатора в сборе.

  4. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР В СБОРЕ

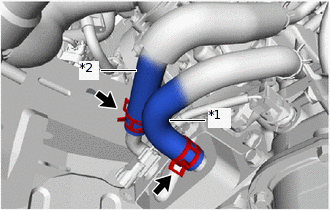

    1. A329014C01

      *1

      Перепускной шланг охлаждающей жидкости № 4

      *2

      Перепускной шланг охлаждающей жидкости № 5

      Сдвиньте 2 фиксатора и отсоедините перепускные шланги охлаждающей жидкости № 4 и № 5 от масляного радиатора в сборе.

    2. A329015

      Выверните 3 болта и снимите масляный радиатор в сборе с картера с ребрами жесткости в сборе.

    3. Снимите прокладку масляного радиатора с картера с ребрами жесткости в сборе.

    4. A345328

      Выверните 2 болта и снимите кронштейн зажима жгута проводов с масляного радиатора в сборе.
