ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКИХ ТРАНСМИССИЙ РЕГУЛИРОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОПИСАНИЕ РАБОТЫ
1. В автоматической трансмиссии UA80E не используются патрубок маслоналивной горловины и щуп проверки уровня масла. При добавлении жидкости для автоматической трансмиссии заливайте ее через наливное отверстие в картере автоматической трансмиссии в сборе. Уровень жидкости автоматической трансмиссии регулируется путем слива (переливания) избыточной жидкости через пробку переливного отверстия кожуха трансмиссии.

  Tip:
  "Переливание" означает состояние, в котором жидкость автоматической трансмиссии вытекает через переливное отверстие.
2. Прежде чем регулировать уровень жидкости для автоматической трансмиссии, добавьте заданное количество жидкости при непрогретом двигателе, а затем прогрейте двигатель, чтобы прокачать ее в автоматической трансмиссии в блоке с главной передачей. Удостоверьтесь, что температура жидкости для автоматических трансмиссий соответствует требованиям, и двигатель работает в режиме холостого хода.
3. В автоматической трансмиссии UA80E требуется жидкость для автоматических трансмиссий WS от компании Toyota.
4. Регулировку необходимо производить в соответствии с указаниями и примечаниями.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
1. Регулировку необходимо производить в соответствии с указаниями, обращаясь к показанной ниже последовательности действий.
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
1. Поднимите автомобиль.

  Note:
  Установите автомобиль на подъемнике так, чтобы он оставался на одном уровне при подъеме (убедитесь, что угол наклона между передней, задней и боковыми частями автомобиля находится в пределах +/- 1°).
2. Снимите уплотнение фартука левого переднего крыла.
  Нажмите здесьClick here Click here Click here

ВЫПОЛНИТЕ НАЧАЛЬНУЮ ЗАПРАВКУ

Note:

Если автоматическая трансмиссия в блоке с главной передачей прогрета (температура жидкости для автоматических трансмиссий высока), прежде чем приступать к выполнению описанных ниже действий, подождите, пока температура жидкости снизится до температуры окружающего воздуха (Рекомендуемая температура жидкости для автоматической трансмиссии: примерно 20°C (68°F))

Снимите пробку наливного отверстия и прокладку с картера автоматической трансмиссии в сборе.

Note:

После выполнения любой из перечисленных ниже операций выполнять начальную заправку не требуется. Перейдите к процедуре "Добавьте требуемое количество жидкости для автоматической трансмиссии".


Операции, после выполнения которых начальная заправка не требуется
Отсоединение патрубка масляного радиатора или шланга масляного радиатора Устранение утечки жидкости для автоматических трансмиссий, вызванной ослаблением пробки картера, а также повреждением прокладки пробки или кольцевого уплотнения Замена автоматической трансмиссии в сборе

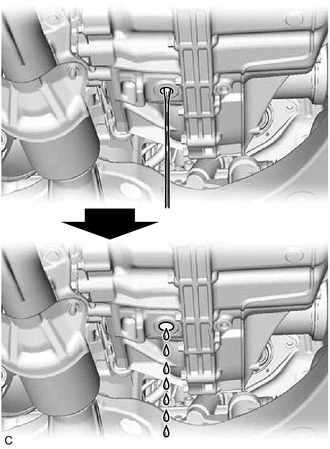

С помощью шестигранного торцевого ключа на 10 мм выверните пробку переливного отверстия и снимите прокладку с кожуха трансмиссии.
Note:
- Если после снятия пробки переливного отверстия жидкость для автоматических трансмиссий вытекает, подождите, пока поток жидкости не ослабеет, и она не начнет стекать каплями.
- Если жидкость для автоматических трансмиссий вытекает, выполнять начальную заправку не требуется. После проверки момента затяжки патрубка маслоналивной горловины трансмиссии № 1 временно установите пробку переливного отверстия.

*1	Патрубок маслоналивной горловины трансмиссии № 1

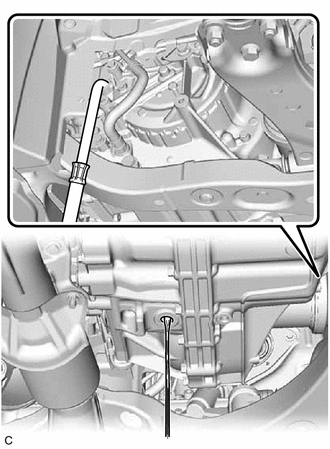

Используя торцевую шестигранную головку на 6 мм, убедитесь, что патрубок маслоналивной горловины трансмиссии № 1 затянут с номинальным моментом.

1,7 Н*м

17 кгс*см

15 фунт-сила-дюймов

Note:

Если патрубок маслоналивной горловины трансмиссии № 1 не будет затянут с номинальным моментом, точная регулировка уровня жидкости для автоматических трансмиссий окажется невозможной.

Tip:

Чтобы проверить момент затяжки патрубка маслоналивной горловины трансмиссии № 1, вставьте шестигранную головку на 6 мм в переливное отверстие.

Выполните начальную заправку.
1. Заливайте жидкость для автоматических трансмиссий в автоматическую трансмиссию через наливное отверстие до тех пор, пока жидкость не начнет вытекать из переливного отверстия.

  Note:
  Используйте фирменную жидкость для автоматических трансмиссий WS от компании Toyota.
Подождите, пока поток жидкости для автоматических трансмиссий не ослабеет, и жидкость не начнет стекать каплями.
С помощью шестигранного торцевого ключа на 10 мм временно установите прокладку и пробку переливного отверстия на кожух трансмиссии.

Tip:
Повторно используйте старую прокладку, так как, для регулировки уровня жидкости для автоматических трансмиссий пробка переливного отверстия будет сниматься снова.
Временно установите прокладку и пробку наливного отверстия в автоматическую трансмиссию.

Tip:
Повторно используйте старую прокладку, так как, для регулировки уровня жидкости для автоматических трансмиссий пробка заливного отверстия будет сниматься снова.

ДОБАВЬТЕ ТРЕБУЕМОЕ КОЛИЧЕСТВО ЖИДКОСТИ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

Снимите пробку наливного отверстия и прокладку с картера автоматической трансмиссии в сборе.

Заполните автоматическую трансмиссию в блоке с главной передачей в сборе требуемым количеством жидкости для автоматических трансмиссий в соответствии с данными приведенной ниже таблицы.

Note:

Используйте фирменную жидкость для автоматических трансмиссий WS от компании Toyota.

Tip:

Количество добавляемой жидкости определяется выполненной операцией.

Номинальные объемы


Выполненная ремонтная работа	Заливаемый объем
Замена автоматической трансмиссии в блоке с главной передачей в сборе (с новым гидротрансформатором в сборе)	5,2 литра (5,5 кварты США, 4,6 английской кварты)
Замена автоматической трансмиссии в блоке с главной передачей в сборе (при повторном использовании гидротрансформатора в сборе)	4,8 литра (5,1 кварты США, 4,2 английской кварты)
Снятие и установка боковой крышки трансмиссии в сборе	3,0 л (3,2 кварты США, 2,6 английской кварты)
Снятие и установка переднего приводного вала в сборе	3,0 л (3,2 кварты США, 2,6 английской кварты)
Снятие и установка корпуса клапанов трансмиссии	3,0 л (3,2 кварты США, 2,6 английской кварты)
Снятие и установка гидротрансформатора	3,0 л (3,2 кварты США, 2,6 английской кварты)
Устранение утечки жидкости для автоматических трансмиссий, вызванной ослаблением пробки картера, а также повреждением прокладки пробки или кольцевого уплотнения	0,5 литра (0,5 кварты США, 0,4 английской кварты)

Во избежание пролива жидкости для автоматических трансмиссий временно установите прокладку и пробку наливного отверстия.

Tip:
Повторно используйте старую прокладку, так как, для регулировки уровня жидкости для автоматических трансмиссий пробка заливного отверстия будет сниматься снова.
Опустите автомобиль.

ОТРЕГУЛИРУЙТЕ ТЕМПЕРАТУРУ ЖИДКОСТИ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (при использовании GTS)

Tip:

Фактическую температуру жидкости для автоматической трансмиссии можно проверить по показаниям GTS в режиме Data List.

При выключенном зажигании подсоедините GTS к разъему DLC3.
Включите зажигание (IG) и включите GTS.

Note:
Для снижения нагрузки примите меры к тому, чтобы все электрические системы автомобиля, в частности, система кондиционирования, система освещения, электрический вентилятор и аудиосистема, были выключены.

Войдите в следующие меню: Powertrain / Transmission / Active Test / Activate the TC Terminal.

Powertrain > Transmission > Active Test


Экран активной диагностики
Activate the TC Terminal


Экран Data List
A/T Oil Temperature No.1

В соответствии с указаниями на дисплее GTS выполните диагностику в режиме Data List "A/T Oil Temperature No. 1".
В соответствии с указаниями на дисплее GTS выполните диагностику в режиме Active Test "Activate the TC Terminal и установите его в положение" ON ".
Проверьте температуру жидкости для автоматической трансмиссии.
Note:
- Если температура жидкости для автоматических трансмиссий ниже 45°C (113°F), перейдите к следующему шагу. Рекомендуемая температура жидкости для автоматической трансмиссии: 35°C (95°F) или менее
- Если температура жидкости автоматической трансмиссии равна 45°C (113°F) или выше, выключите зажигание и подождите, пока температура жидкости для автоматических трансмиссий упадет ниже 45°C (113°F).
Нажмите и удерживайте педаль тормоза.
Запустите двигатель.
Медленно переместите рычаг переключения передач из положения P в положение D, а затем верните в положение P.
Tip:
- Перемещайте рычаг переключения передач медленно, чтобы прокачать жидкость через каждую деталь автоматической трансмиссии.
- Удерживайте рычаг переключения передач в каждом положении примерно 3 с.
Наблюдая за состоянием индикатора включенной передачи D на щитке приборов, в течение, по крайней мере, 6 с каждые 1,5 с или чаще перемещайте рычаг переключения передач вперед-назад между положениями N и D.

Note:
Пауза между перемещениями не должна превышать 1,5 с.

Tip:
Выполнение этой операции приведет к переходу автомобиля в режим определения температуры жидкости для автоматических трансмиссий.
Убедитесь, что индикатор включенной передачи D горит в течение 2 с.
Tip:
- При переходе в режим определения температуры жидкости для автоматических трансмиссий индикатор включенной передачи D на щитке приборов включается на 2 с.
- Если индикатор включенной передачи D не загорелся на 2 с, вернитесь к первому шагу (выполнение активной диагностики Активируйте контакт TC и установите его в положение "ON") и выполните процедуру снова.
Установите рычаг переключения передач в положение P.
Отпустите педаль тормоза.
В соответствии с указаниями на дисплее GTS выполните диагностику в режиме Active Test "Activate the TC Terminal и установите его в положение" OFF ".

Note:
Убедитесь, что состояние активной диагностики будет изменено на "OFF" (ВЫКЛ). Если нет, уровень жидкости для автоматических трансмиссий окажется невозможной из-за колебаний частоты вращения коленчатого вала двигателя.
Tip:
- Изменение Active Test в положение "OFF" приводит режим регулировки частоты вращения холостого хода двигателя.
- В режиме регулировки частоты вращения холостого хода двигателя обеспечивается стабилизация частоты вращения коленчатого вала двигателя, а регулировка частоты вращения начинается, когда температура жидкости для автоматических трансмиссий достигает заданной температуры.
- Даже если испытание Active Test будет переведено в положение "OFF", режим определения температуры жидкости для автоматической трансмиссии будет Active до тех пор, пока зажигание не будет выключено.

Отрегулируйте температуру жидкости автоматической трансмиссии, установив ее нормативное значение.

Table 1. Температура жидкости для автоматической трансмиссии
Ниже температуры регулировки уровня жидкости для автоматических трансмиссий	Температура регулировки уровня жидкости для автоматических трансмиссий	Выше температуры регулировки уровня жидкости для автоматических трансмиссий
35°C или ниже (95°F или ниже)	35 - 45°C (95 - 113°F)	45°C или более (113°F или выше)

Note:

Как только температура жидкости для автоматических трансмиссий окажется в диапазоне значений корректировки уровня жидкости, сразу же перейдите к процедуре "Установите требуемый уровень жидкости для автоматических трансмиссий".
Если температура жидкости для автоматических трансмиссий равна 45°C (113°F) или выше, остановите двигатель и подождите, пока она не упадет до 40°C (104°F) или ниже. Затем повторите процедуру "Отрегулируйте температуру жидкости автоматической трансмиссии" с начала.

Tip:

Автоматической трансмиссии в режиме определения температуры жидкости индикатор включенной передачи D загорается, гаснет или начинает мигать в зависимости от температуры жидкости автоматической трансмиссии.

Table 2. Индикатор включенной передачи D
Ниже температуры регулировки уровня жидкости для автоматических трансмиссий (35°C или ниже) (95°F или ниже)	Температура регулировки уровня жидкости для автоматических трансмиссий (35 - 45°C) (95 - 113°F)	Выше температуры регулировки уровня жидкости для автоматических трансмиссий (45°C или выше) (113°F или выше)
OFF (ВЫКЛ)	ON (ВКЛ)	Мигает

ОТРЕГУЛИРУЙТЕ ТЕМПЕРАТУРУ ЖИДКОСТИ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (без использования GTS)

*1	DLC3

С помощью SST соедините контакты 13 (TC) и 4 (CG) разъема DLC3 при выключенном зажигании.

09843-18040

Нажмите и удерживайте педаль тормоза.
Запустите двигатель.

Note:
Для снижения нагрузки примите меры к тому, чтобы все электрические системы автомобиля, в частности, система кондиционирования, система освещения, электрический вентилятор и аудиосистема, были выключены.
Медленно переместите рычаг переключения передач из положения P в положение D, а затем верните в положение P.
Tip:
- Перемещайте рычаг переключения передач медленно, чтобы прокачать жидкость через каждую деталь автоматической трансмиссии.
- Удерживайте рычаг переключения передач в каждом положении примерно 3 с.
Наблюдая за состоянием индикатора включенной передачи D на щитке приборов, в течение, по крайней мере, 6 с каждые 1,5 с или чаще перемещайте рычаг переключения передач вперед-назад между положениями N и D.

Note:
Пауза между перемещениями не должна превышать 1,5 с.

Tip:
Выполнение этой операции приведет к переходу автомобиля в режим определения температуры жидкости для автоматических трансмиссий.
Убедитесь, что индикатор включенной передачи D горит в течение 2 с.
Tip:
- При переходе в режим определения температуры жидкости для автоматических трансмиссий индикатор включенной передачи D на щитке приборов включается на 2 с.
- Если индикатор включенной передачи D не загорелся на 2 с, вернитесь к первому шагу (на котором производилось соединение контактов 13 (TC) и 4 (CG) DLC3) и выполните процедуру снова.
Установите рычаг переключения передач в положение P.
Отпустите педаль тормоза.
Отсоедините SST от контактов 13 (TC) и 4 (CG).

09843-18040

Note:
Убедитесь в том, что контакты не соединены. Если эти контакты останутся замкнутыми, точная регулировка уровня жидкости для автоматических трансмиссий окажется невозможной из-за колебаний частоты вращения коленчатого вала двигателя.
Tip:
- Разъединение контактов приводит к переходу в режим регулировки частоты вращения холостого хода двигателя.
- В режиме регулировки частоты вращения холостого хода двигателя обеспечивается стабилизация частоты вращения коленчатого вала двигателя, а регулировка частоты вращения начинается, когда температура жидкости для автоматических трансмиссий достигает заданной температуры.
- Режим определения температуры жидкости автоматической трансмиссии сохраняется до выключения зажигания даже после размыкания контактов.

Дайте двигателю поработать в режиме холостого хода, пока индикатор включенной передачи D не загорится снова.

Table 3. Индикатор включенной передачи D
Ниже температуры регулировки уровня жидкости для автоматических трансмиссий (35°C или ниже) (95°F или ниже)	Температура регулировки уровня жидкости для автоматических трансмиссий (35 - 45°C) (95 - 113°F)	Выше температуры регулировки уровня жидкости для автоматических трансмиссий (45°C или выше) (113°F или выше)
OFF (ВЫКЛ)	ON (ВКЛ)	Мигает

Note:

Если индикатор включенной передачи D загорелся, сразу же перейдите к процедуре "Отрегулируйте уровень жидкости автоматической трансмиссии".
Если индикатор включенной передачи D мигает, остановите двигатель и подождите, пока температура жидкости автоматической трансмиссии упадет до 35°C (95°F) или ниже (индикатор погаснет). Затем повторите процедуру "Отрегулируйте температуру жидкости автоматической трансмиссии" с начала.

Tip:

Автоматической трансмиссии в режиме определения температуры жидкости индикатор включенной передачи D загорается, гаснет или начинает мигать в зависимости от температуры жидкости автоматической трансмиссии.
Заправку жидкости для автоматической трансмиссии необходимо производить при включенном индикаторе включенной передачи D (пока температура жидкости находится в пределах диапазона значений корректировки уровня жидкости).

ОТРЕГУЛИРУЙТЕ УРОВЕНЬ ЖИДКОСТИ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ
CAUTION:
Во время работы двигателя на холостом ходу со включенными вентиляторами радиатора необходимо соблюдать осторожность.
1. Поднимите автомобиль.

  Note:
  Установите автомобиль на подъемнике так, чтобы он оставался на одном уровне при подъеме (убедитесь, что угол наклона между передней, задней и боковыми частями автомобиля находится в пределах +/- 1°).
2. С помощью шестигранного торцевого ключа на 10 мм выверните пробку переливного отверстия и снимите прокладку с кожуха трансмиссии.

  CAUTION:
  Будьте осторожны, так как жидкость для автоматических трансмиссий, вытекающая из переливного отверстия, является горячей.
3. Проверьте количество жидкости для автоматических трансмиссий, вытекающей из переливного отверстия.
  - Если количество жидкости, вытекающей из переливного отверстия, велико, перейдите к шагу [#1].
  - Если жидкость для автоматических трансмиссий не вытекает из переливного отверстия, перейдите к шагу [#2].
  Note:
  Если из переливного отверстия вытекло лишь небольшое количество жидкости для автоматических трансмиссий (примерно 1 куб. см), значит вытекала только жидкость, которая осталась в патрубке маслоналивной горловины трансмиссии № 1. Это не считается переливанием, поэтому необходимо добавить жидкость для автоматических трансмиссий.
4. Если количество жидкости для автоматических трансмиссий, вытекающей из переливного отверстия, велико. [#1]
  1. Подождите, пока поток жидкости для автоматических трансмиссий не ослабеет, и жидкость не начнет стекать каплями.

    Tip:
    Поток жидкости для автоматических трансмиссий не прекращается полностью из-за расширения жидкости по мере увеличения ее температуры.
5. Если жидкость для автоматических трансмиссий не вытекает из переливного отверстия. [#2]
  1. Снимите пробку наливного отверстия и прокладку с картера автоматической трансмиссии в сборе.
  2. Добавьте жидкость для автоматической трансмиссии через наливное отверстие так, чтобы жидкость автоматической трансмиссии вытекает через переливное отверстие.

    Note:
    Используйте фирменную жидкость для автоматических трансмиссий WS от компании Toyota.
  3. Подождите, пока поток жидкости для автоматических трансмиссий не ослабеет, и жидкость не начнет стекать каплями.
6. С помощью шестигранного торцевого ключа на 10 мм установите новую прокладку и вверните пробку переливного отверстия в кожух трансмиссии.

  50 Н*м

  510 кгс*см

  37 фунт-сила-дюймов

  Note:
  Во избежание деформации прокладки при затягивании покройте ее жидкостью WS для автоматических трансмиссий от компании Toyota.
7. Установите новую прокладку и пробку наливного отверстия на картер автоматической трансмиссии в сборе.

  49 Н*м

  500 кгс*см

  36 фунт-сила-футов

  Note:
  Во избежание деформации прокладки при затягивании покройте ее жидкостью WS для автоматических трансмиссий от компании Toyota.
8. Опустите автомобиль.
9. Выключите питание.

  Tip:
  Выключение зажигания приводит к выходу из режима определения температуры жидкости автоматической трансмиссии.
10. Отсоедините GTS от разъема DLC3 (в случае использования GTS).
СБОРОЧНЫЕ РАБОТЫ
1. Поднимите автомобиль.
2. Очистите каждый узел.
3. Проверьте наличие утечек жидкости для автоматических трансмиссий.
4. Установите уплотнение фартука левого переднего крыла.
  Нажмите здесьClick here
5. Опустите автомобиль.
