ЗАДНИЙ ТОРМОЗ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Сразу после установки тормозных колодок эффективность торможения может быть понижена. Всегда выполняйте дорожное испытание в безопасном месте, обращая внимание на окружающую обстановку.

  • После замены колодок заднего дискового тормоза всегда выполняйте дорожное испытание для проверки торможения и вибрации.

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

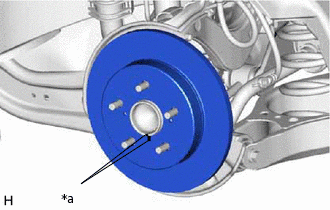

    1. C371424C03

      *a

      Метка

      Совместите метки на заднем диске и ступице заднего колеса с подшипником в сборе, а затем установите задний диск.

      Note:

      При замене заднего тормозного диска новым подберите такое положение установки, в котором задний тормозной диск будет иметь минимальное биение.

  2. УСТАНОВИТЕ ТОРМОЗНУЮ СКОБУ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите тормозную скобу заднего дискового тормоза на кулак задней подвески в сборе и закрепите 2 болтами.

      107 Н*м

      1091 кгс*см

      79 фунт-сила-футов

  3. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ ВТУЛКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

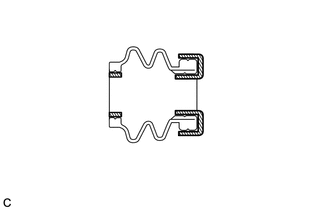

    1. C211756C01
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности 2 новых защитных чехлов втулок заднего дискового тормоза.

      Tip:

      Нанесите более 0,3 г (0,01 унции) гликолевой консистентной смазки на основе литиевого мыла на каждый защитный чехол втулки заднего дискового тормоза.

    2. Установите 2 защитных чехла втулки заднего дискового тормоза на тормозную скобу заднего дискового тормоза.

  4. УСТАНОВИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

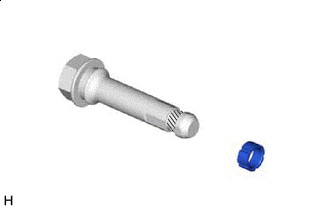

    1. C318775C01
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактную поверхность направляющего пальца цилиндра заднего дискового тормозного механизма № 2.

    2. Установите новую направляющую втулку цилиндра заднего дискового тормоза на направляющий палец цилиндра заднего дискового тормоза № 2.

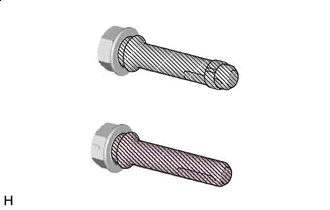

    3. C318776C01
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения и уплотнения направляющего пальца цилиндра заднего дискового тормоза № 1 и направляющего пальца цилиндра заднего дискового тормоза № 2.

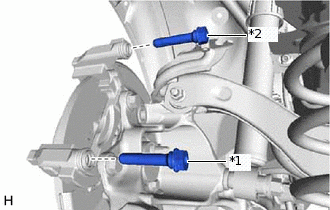

    4. C371421C03

      *1

      Направляющий палец цилиндра заднего дискового тормоза № 1

      *2

      Направляющий палец цилиндра заднего дискового тормоза № 2

      Установите направляющий палец цилиндра заднего дискового тормоза № 1 и задний направляющий палец цилиндра заднего дискового тормоза № 2 на тормозную скобу заднего дискового тормоза.

    5. Вставьте направляющий палец цилиндра заднего дискового тормоза № 1 и направляющий палец цилиндра заднего дискового тормоза № 2 в защитный чехол втулки заднего дискового тормоза, чтобы ввести их в зацепление.

  5. УСТАНОВИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите 4 опорные пластины колодок заднего дискового тормоза на тормозную скобу заднего дискового тормоза.

      Note:

      Все опорные пластины тормозных колодок заднего дискового тормоза должны устанавливаться в надлежащих местах с соблюдением правильной ориентации.

  6. УСТАНОВИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    Нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите 2 колодки заднего дискового тормоза на тормозную скобу заднего дискового тормоза.

      Note:

      Установите колодку заднего дискового тормоза таким образом, чтобы пластина-индикатор износа колодки заднего дискового тормоза была установлена с нижней стороны автомобиля.

      C378936C04

      *a

      Внутренняя сторона (синяя)

      *b

      Наружная сторона (зеленая)
      Tip:

      Если на колодке заднего дискового тормоза имеется идентификационная метка, обязательно проверьте место установки.

  8. УСТАНОВИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    1. Зафиксируйте 2 направляющих пальца цилиндра заднего дискового тормоза и установите колесный тормозной цилиндр заднего дискового тормоза в сборе на тормозную скобу заднего дискового тормоза, закрепив его 2 болтами.

      34,3 Н*м

      350 кгс*см

      25 фунт-сила-футов

      Note:

      Если прокачка цилиндра заднего дискового тормоза в сборе будет выполняться, используйте болты повторно. Если прокачка цилиндра заднего дискового тормоза в сборе выполняться не будет, используйте новые болты.

  9. УСТАНОВИТЕ БЛОК УПРАВЛЕНИЯ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ СТОЯНОЧНОГО ТОРМОЗА № 2

    Нажмите здесьЩелкните по следующей ссылке

  11. ПОДСОЕДИНИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА

    1. Подсоедините задний гибкий шланг к колесному тормозному цилиндру заднего дискового тормоза в сборе с помощью нового соединительного болта-штуцера и новой прокладки.

      29 Н*м

      296 кгс*см

      21 фунт-сила-фут

      Note:

      Надежно установите замок заднего гибкого шланга в замковое отверстие колесного тормозного цилиндра заднего дискового тормоза.

  12. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Нажмите здесьЩелкните по следующей ссылке

  13. УДАЛИТЕ ВОЗДУХ ИЗ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    CAUTION:

    Если цилиндр заднего дискового тормоза в сборе разбирался, выполните удаление воздуха из системы цилиндра заднего дискового тормоза.

    Tip:

    • Порядок выполнения работ одинаков для правой и левой стороны.

    • Ниже описан порядок работ для левой стороны.

    • При прокачке цилиндра заднего дискового тормоза болты могут использоваться повторно для выполнения процедуры прокачки. После выполнения прокачки замените болты новыми.

    1. Выполните процедуру для перехода в режим замены колодок заднего дискового тормоза 5 раз.

      Нажмите здесьЩелкните по следующей ссылке

    2. Отпустите стояночный тормоз.

    3. Отсоедините жгут проводов стояночного тормоза № 2 в сборе от блока управления стояночного тормоза в сборе.

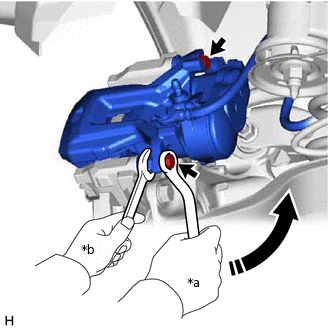

    4. C379264C03

      *a

      Поверните

      *b

      Удерживайте

      Зафиксируйте 2 направляющих пальца цилиндра заднего дискового тормоза, выверните 2 болта и отсоедините цилиндр заднего дискового тормоза в сборе от тормозной скобы заднего дискового тормоза. (*1)

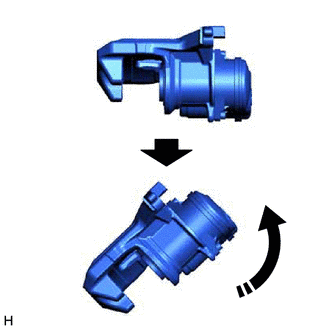

    5. C379265

      Удерживайте цилиндр заднего дискового тормоза в сборе горизонтально, затем наклоните его на 45° по направлению к прокачному штуцеру, как показано на рисунке.(*2)

    6. Временно закрепите цилиндр заднего дискового тормоза в сборе на тормозную скобу заднего дискового тормоза и закрепите его 2 болтами.(*3)

    7. Снимите крышку наливного отверстия бачка главного цилиндра тормозной системы в сборе.

    8. При прокачке тормозной системы доливайте тормозную жидкость таким образом, чтобы ее уровень в бачке находился между отметками MIN и MAX.

      Note:

      • Убедитесь, что в расширительном бачке достаточно тормозной жидкости.

      • Во избежание возможного загрязнения тормозной системы не снимайте фильтр с бачка главного тормозного цилиндра и обязательно заполните его свежей тормозной жидкостью. Загрязнение, например частицами грязи или минеральным маслом, может привести к нарушению работы тормозов.

      • При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

    9. Несколько раз нажмите педаль тормоза, а затем ослабьте прокачной штуцер заднего дискового тормоза, удерживая нажатой педаль.(*4)

    10. Когда жидкость прекратит вытекать, затяните прокачной штуцер заднего дискового тормоза и отпустите педаль тормоза.(*5)

      Note:

      Повторяйте шаги (*4) – (*5) до тех пор, пока в тормозной жидкости больше не будет пузырьков воздуха.

    11. Повторите шаги с (*1) по (*5) 3 раза.

      Note:

      Если шаги с (*1) по (*5) были выполнены 3 раза, но воздух по-прежнему присутствует в системе, повторяйте шаги с (*1) по (*5) до тех пор, пока воздух не будет удален.

    12. Полностью затяните прокачной штуцер заднего дискового тормоза.

      8,3 Н*м

      85 кгс*см

      73 фунт-сила-дюйма

    13. Зафиксируйте 2 направляющих пальца цилиндра заднего дискового тормоза и установите колесный тормозной цилиндр заднего дискового тормоза в сборе на тормозную скобу заднего дискового тормоза, закрепив его 2 новыми болтами.

      34,3 Н*м

      350 кгс*см

      25 фунт-сила-футов

    14. Подсоедините жгут проводов стояночного тормоза № 2 в сборе к блоку управления стояночного тормоза в сборе.

    15. Проверьте, нет ли утечек тормозной жидкости.

    16. Проверьте уровень тормозной жидкости в бачке.

      Нажмите здесьЩелкните по следующей ссылке

    17. Установите крышку наливного отверстия бачка главного цилиндра тормозной системы в сборе.

  14. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке

  15. ВОССТАНОВЛЕНИЕ НОРМАЛЬНОГО СОСТОЯНИЯ

    Нажмите здесьЩелкните по следующей ссылке
