ЗАДНИЙ ФОНАРЬ В СБОРЕ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с указателями поворота светодиодного типа)

    1. Отсоедините разъем S31 левого заднего блока фонарей.

    2. Отсоедините Z21 разъем левого заднего фонаря.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      S31-5 (TRN1) - Z21-4 (TRN4)

      Всегда

      Менее 1 Ом

      S31-6 (TRN2) - Z21-5 (TRN3)

      Всегда

      Менее 1 Ом

      S31-5 (TRN1) или Z21-4 (TRN4) - масса

      Всегда

      10 кОм или более

      S31-6 (TRN2) - Z21-5 (TRN3) - масса

      Всегда

      10 кОм или более

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

    4. Подсоедините разъем Z21 левого заднего фонаря в сборе.

    5. Подсоедините разъем S31 левого заднего блока фонарей в сборе.

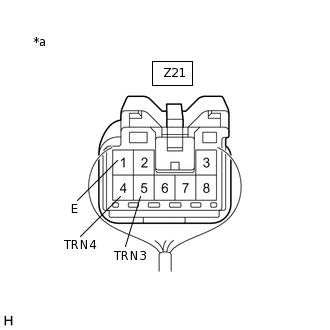

    6. E334758C04

      *a

      Устройство с подсоединенным жгутом проводов

      (Левый задний фонарь в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z21-4 (TRN4) - Z21-1 (E)*1

      Питание включено (IG), лампа указателя левого поворота мигает

      11-14 В ←→ менее 1 В

      Z21-5 (TRN3) - Z21-1 (E)*2

      Питание включено (IG), лампа указателя левого поворота мигает

      11-14 В ←→ менее 1 В

      • *1: Если результат не соответствует требованиям, возможно, в цепи указателя поворота в левом заднем блоке фонарей в сборе имеется неисправность. Проверьте левый задний блок фонарей в сборе.

      • *2: Если результат не соответствует требованиям, возможно, в цепи указателя поворота в левом заднем фонаре в сборе имеется неисправность. Проверьте левый задний фонарь в сборе.

  2. ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с указателями поворота светодиодного типа)

    1. Отсоедините разъем S33 правого заднего блока фонарей.

    2. Отсоедините разъем Z20 правого заднего фонаря.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      S33-5 (TRN1) - Z20-4 (TRN4)

      Всегда

      Менее 1 Ом

      S33-6 (TRN2) - Z20-5 (TRN3)

      Всегда

      Менее 1 Ом

      S33-5 (TRN1) или Z20-4 (TRN4) - масса

      Всегда

      10 кОм или более

      S33-6 (TRN2) - Z20-5 (TRN3) - масса

      Всегда

      10 кОм или более

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

    4. Подсоедините разъем Z20 правого заднего фонаря в сборе.

    5. Подсоедините разъем S33 правого заднего блока фонарей.

    6. E334758C05

      *a

      Устройство с подсоединенным жгутом проводов

      (Правый задний фонарь в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z20-4 (TRN4) - Z20-1 (E)*1

      Питание включено (IG), лампа указателя правого поворота мигает

      11-14 В ←→ менее 1 В

      Z20-5 (TRN3) - Z20-1 (E)*2

      Питание включено (IG), лампа указателя правого поворота мигает

      11-14 В ←→ менее 1 В

      • *1: Если результат не соответствует требованиям, возможно, в цепи указателя поворота в правом заднем блоке фонарей в сборе имеется неисправность. Проверьте правый задний блок фонарей в сборе.

      • *2: Если результат не соответствует требованиям, возможно, в цепи указателя поворота в правом заднем фонаре в сборе имеется неисправность. Проверьте правый задний фонарь в сборе.
