СВЕДЕНИЯ ОБ ИЗМЕРЕНИИ ОПИСАНИЕ СХЕМ

Tip:

  • На чертеже представлены 2 типа размеров.

  • Если указан только один размер, значит левая и правая стороны симметричны.

  • В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).

  1. Размеры в трехмерной системе координат

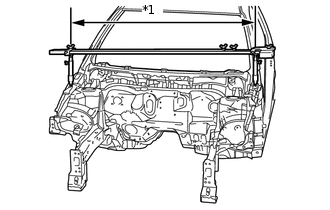

    K100523E06

    1. Расстояние по прямой между двумя точками измерения.

      Table 1. Обозначения на рисунке

      *1

      Расстояние между точками измерения

  2. Размеры в двумерной системе координат

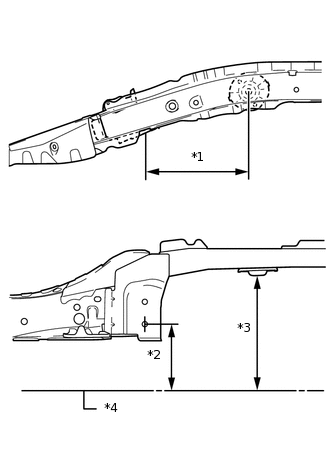

    K101082E02

    1. - Расстояние по горизонтали между двумя точками измерения.

    2. Расстояние от условной базовой линии

      Table 2. Обозначения на рисунке

      *1

      Расстояние по горизонтали между двумя точками в продольном направлении

      *2

      Расстояние по вертикали до центра

      *3

      Расстояние по вертикали до нижней поверхности

      *4

      Условная базовая линия

  3. Условная базовая линия

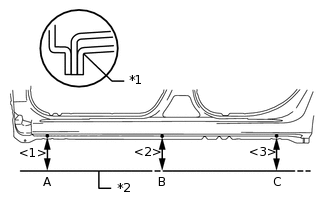

    K101080E02

    1. Условная линия, используемая для измерения высоты, представляет собой линию, которая соединяет точки, описанные в следующей таблице (фактические размеры приводятся в следующей главе данного руководства).

      Table 3. Обозначения на рисунке

      *1

      Нижняя поверхность панели порога

      *2

      Условная базовая линия

      Схематическое обозначение

      Точки измерения

      A

      Точка, расположенная на <1> мм ниже нижней поверхности панели порога с центром в передней точке поддомкрачивания.

      B

      Точка, расположенная на <2> мм ниже нижней поверхности панели порога с центром между точками A и C.

      C

      Точка, расположенная на <3> мм ниже нижней поверхности панели порога с центром в задней точке поддомкрачивания.

  4. Измерение

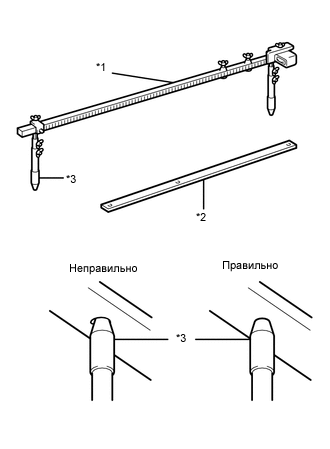

    K101083E02

    1. Как правило, все измерения выполняются с помощью раздвижной линейки. Если невозможно использовать раздвижную линейку, следует применять металлическую рулетку.

    2. Раздвижная линейка не должна иметь люфта в корпусе, направляющей и измерительных щупах.

    3. При использовании рулетки не допускайте, чтобы лента перекручивалась и изгибалась.

      Table 4. Обозначения на рисунке

      *1

      Раздвижная линейка

      *2

      Указатель уровня топлива в баке

      *3

      Указатель
Tip:

  • Длина обоих щупов должна быть одинаковой.

  • Перед проведением измерений или после регулировки длины щупов необходимо выполнить калибровку раздвижной линейки.

  • При работе с раздвижной линейкой соблюдайте осторожность: не роняйте и не допускайте никаких соударений с ней.

  • Убедитесь, что щупы надежно держатся в отверстиях раздвижной линейки.
