СИСТЕМА ОСВЕЩЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ

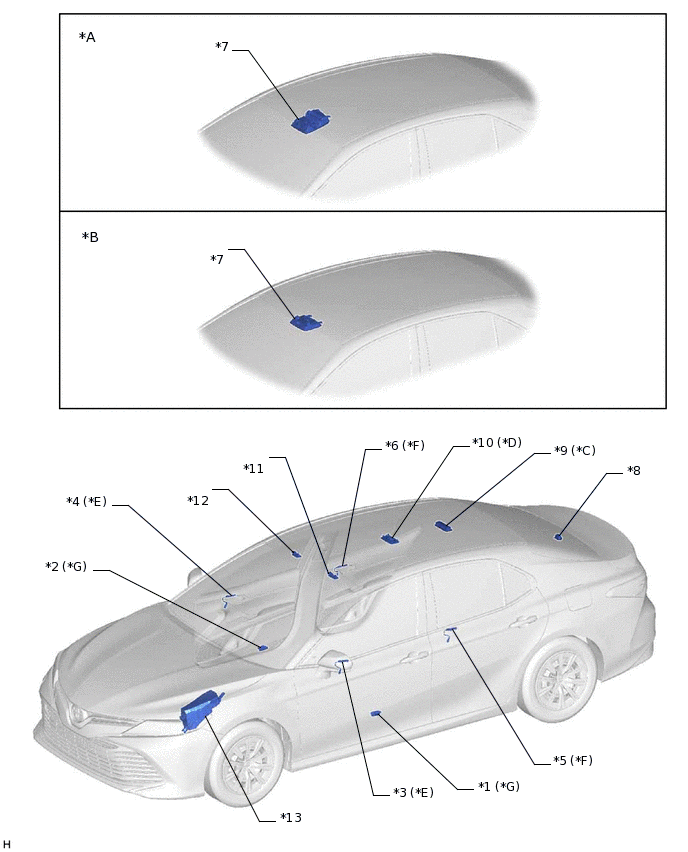

*A |
для моделей с обычной крышей |
*B |
кроме моделей с обычной крышей |
*C |
Для моделей с лампой освещения салона (светодиодного типа) |
*D |
Для моделей с лампой освещения салона (с лампой накаливания) |
*E |
Для моделей с лампой подсветки внутренней ручки передней двери |
*F |
Для моделей с лампой подсветки внутренней ручки задней двери |
*G |
Для моделей с освещением дверных проемов и порогов |
- |
- |
*1 |
ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ДВЕРИ В СБОРЕ |
*2 |
ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ДВЕРИ В СБОРЕ |
*3 |
ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ (ЛЕВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ) |
*4 |
ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ (ПРАВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ) |
*5 |
ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (ЛЕВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ) |
*6 |
ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (ПРАВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ) |
*7 |
ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ (ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ) |
*8 |
ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ |
*9 |
ЛАМПА НАПРАВЛЕННОГО ОСВЕЩЕНИЯ В СБОРЕ |
*10 |
ЛАМПА ОСВЕЩЕНИЯ САЛОНА В СБОРЕ |
*11 |
ЛАМПА ЛЕВОГО АКСЕССУАРНОГО ЗЕРКАЛА В СБОРЕ |
*12 |
ЛАМПА ПРАВОГО АКСЕССУАРНОГО ЗЕРКАЛА В СБОРЕ |
*13 |
БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ALT |
- |
- |
ИЛЛЮСТРАЦИЯ

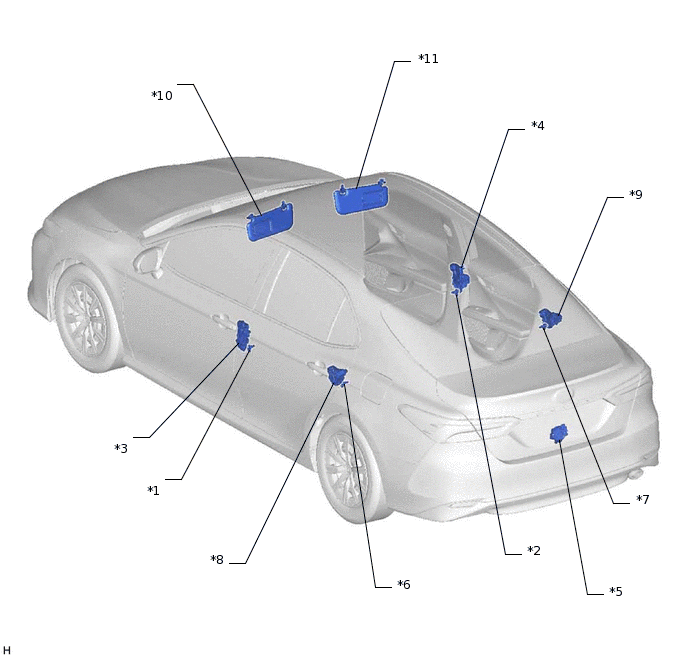

*1 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*2 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*3 |
ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*4 |
ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*5 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ) |
*6 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*7 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*8 |
ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*9 |
ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*10 |
ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ |
*11 |
ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ |
- |
- |
ИЛЛЮСТРАЦИЯ

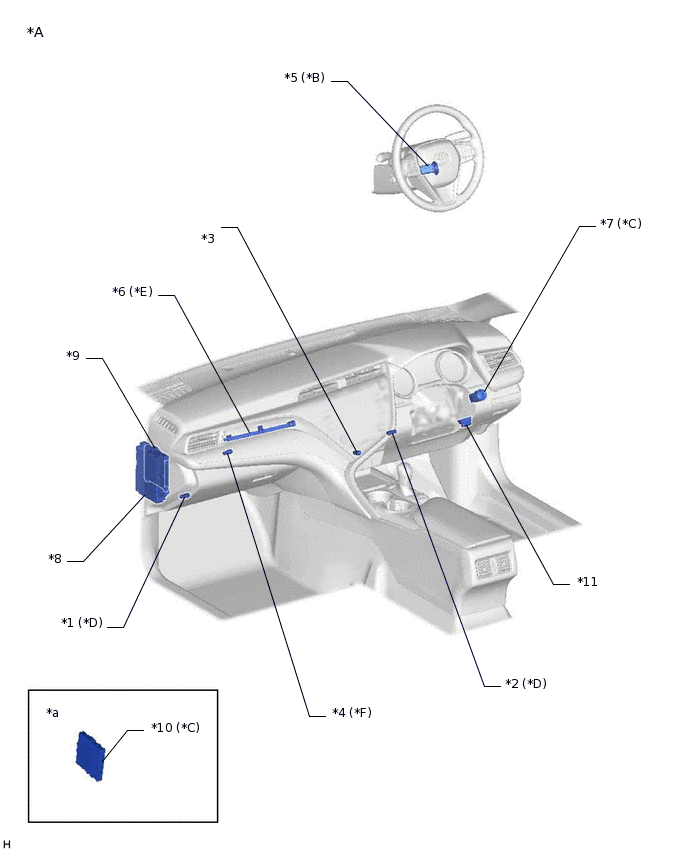

*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей без интеллектуальной системы посадки и запуска |
*C |
для моделей с интеллектуальной системой посадки и запуска |
*D |
для моделей с лампой освещения углубления для ног |
*E |
для моделей с лампой рассеянного освещения панели приборов |
- |
- |
*1 |
ЛАМПА РАССЕЯННОГО ОСВЕЩЕНИЯ ПАНЕЛИ ПРИБОРОВ (ЛАМПА ПАНЕЛИ ПРИБОРОВ В СБОРЕ) |
*2 |
ЛАМПА ОСВЕЩЕНИЯ ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ (ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ) |
*3 |
ЛАМПА ОСВЕЩЕНИЯ ПРАВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ (ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ) |
*4 |
ЛАМПА ПЕРЕДНЕЙ КОНСОЛИ (ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ) |
*5 |
ЛАМПА ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
*6 |
ПОДСВЕТКА ЦИЛИНДРА КЛЮЧА ЗАЖИГАНИЯ (КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ) |
*7 |
ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 - ПРЕДОХРАНИТЕЛЬ DOME - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 - РЕЛЕ ACC - РЕЛЕ IG1 № 1 - РЕЛЕ DOME CUT |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
*11 |
DLC3 |
- |
- |
*a |
Установочное положение этой детали приводится в сервисном бюллетене. |
- |
- |
ИЛЛЮСТРАЦИЯ

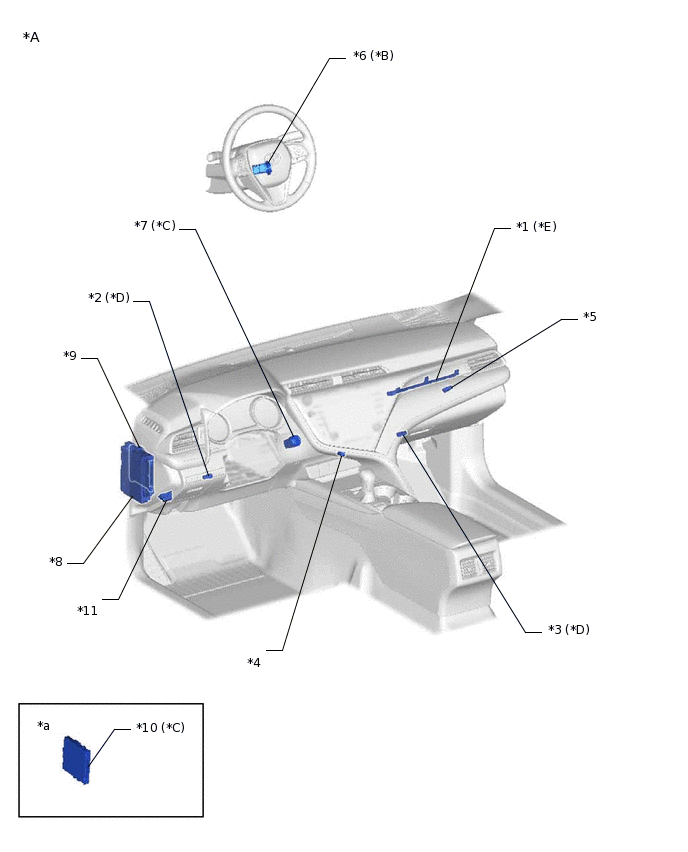

*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей без интеллектуальной системы посадки и запуска |
*C |
для моделей с интеллектуальной системой посадки и запуска |
*D |
для моделей с лампой освещения углубления для ног |
*E |
для моделей с лампой рассеянного освещения панели приборов |
*F |
Для моделей с лампой освещения перчаточного ящика |
*1 |
ЛАМПА ОСВЕЩЕНИЯ ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ (ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ) |
*2 |
ЛАМПА ОСВЕЩЕНИЯ ПРАВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ (ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ) |
*3 |
ЛАМПА ПЕРЕДНЕЙ КОНСОЛИ (ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ) |
*4 |
ЛАМПА ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
*5 |
ПОДСВЕТКА ЦИЛИНДРА КЛЮЧА ЗАЖИГАНИЯ (КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ) |
*6 |
ЛАМПА РАССЕЯННОГО ОСВЕЩЕНИЯ ПАНЕЛИ ПРИБОРОВ (ЛАМПА ПАНЕЛИ ПРИБОРОВ В СБОРЕ) |
*7 |
ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 - ПРЕДОХРАНИТЕЛЬ DOME - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 - РЕЛЕ ACC - РЕЛЕ IG1 № 1 - РЕЛЕ DOME CUT |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
*11 |
DLC3 |
- |
- |
*a |
Установочное положение этой детали приводится в сервисном бюллетене. |
- |
- |
