ОХЛАДИТЕЛЬ РОГ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ОХЛАДИТЕЛЬ РОГ В СБОРЕ

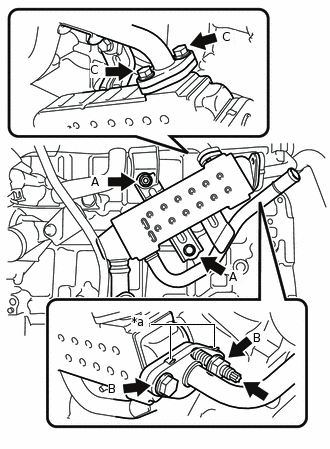

    1. A308572C02

      *a

      Захваты

      Установите 2 новые прокладки на трубу РОГ № 1 и перепускной патрубок охлаждающей жидкости № 1.

      Note:

      Убедитесь, что прокладка установлена в правильном положении.

    2. Временно закрепите охладитель РОГ в сборе на блоке цилиндров в сборе гайкой A и болтом A.

      Tip:

      Гайку A и болт A можно устанавливать с любой стороны в зависимости от положения шпильки.

    3. С помощью торцового ключа "TORX" E8 вверните резьбовую шпильку в охладитель РОГ в сборе.

      7,0 Н*м

      71 кгс*см

      62 фунт-сила-дюйма

    4. Временно закрепите трубу РОГ № 1 на охладителе РОГ в сборе гайкой B и болтом B.

    5. Предварительно закрепите перепускной патрубок охлаждающей жидкости № 1 на охладителе РОГ в сборе с помощью 2 болтов C.

    6. Затяните 2 болта C.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

      Note:

      При затяжке болтов и гаек следите, чтобы все установочные поверхности охладителя РОГ в сборе были в равномерном контакте.

    7. Затяните гайку B и болт B.

      21 Н*м

      214 кгс*см

      15 фунт-сила-фута

    8. Затяните гайку A и болт A.

      21 Н*м

      214 кгс*см

      15 фунт-сила-фута

    9. Подсоедините перепускной шланг охлаждающей жидкости № 5 к охладителю РОГ и надвиньте хомут, чтобы закрепить шланг.

  2. УСТАНОВИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ
