СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC: P0C76-523

Код DTC Наименование DTC
P0C76-523 Слишком длительный разряд в системе аккумуляторной батареи гибридной системы

КРАТКОЕ ОПИСАНИЕ КОДА DTC

  1. ОПИСАНИЕ НЕИСПРАВНОСТИ

    ЭБУ гибридной системы определяет, что электрический заряд, накопленный в конденсаторе высокого напряжения преобразователя-инвертора в сборе, не может быть сброшен.

    Причиной данной неисправности может быть одна из следующих:

    • Неисправность в цепи датчика напряжения инвертора (VH)

    • Неисправность датчика напряжения (VH)

    • Неисправность ЭБУ мотор-генератора (ЭБУ MG)

    • Нарушение связи (жгут проводов)

    • Неисправность системы высокого напряжения

    • Неисправность преобразователя-инвертора

    • Неисправность в цепи сигнала выключения

    • Неисправность ЭБУ гибридной системы

    • Неисправность жгута проводов

    • Неисправность преобразователя-инвертора

ОПИСАНИЕ

Описание инвертора.

Нажмите здесьClick here

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P0C76-523

Слишком длительный разряд в системе аккумуляторной батареи гибридной системы

Напряжение инвертора (VH) не падает во время разрядки.

(Разряд: смещение остаточного давления со стороны высокого напряжения после выключения питания)

(логика диагностирования за 1 поездку)

  • Преобразователь-инвертор в сборе

  • Жгут проводов или разъем

  • ЭБУ гибридной системы в сборе

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается
Tip:

Когда источник питания переводится из включенного (READY) состояния в выключенное, ЭБУ MG сбрасывает напряжение, запасенное в инверторе, обеспечивая протекание тока в электродвигатель (MG2) без создания крутящего момента. Когда автомобиль исправен, напряжение VH после разрядки становится равным приблизительно 0 В. Когда напряжение VH превышает заданную величину, сохраняется этот DTC.

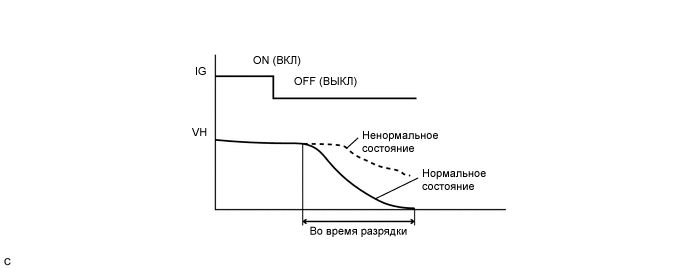

A111758E07
Table 1. Сопутствующие параметры Data List

№ DTC

Параметры из Data List

P0C76-523

VL-Voltage before Boosting

При выполнении ремонта могут быть полезны следующие пункты:

  • Таблица данных

  • Ready Signal

СХЕМА СОЕДИНЕНИЙ

См. схему соединений для цепи сигнала выключения.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

  • Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

  • После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. По истечении 10 мин проверьте напряжение на контактах в контрольной точке преобразователя-инвертора в сборе. Перед началом работ напряжение должно составлять 0 В.

    Нажмите здесьClick hereClick here

    Tip:

    Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

Note:

После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick hereClick hereClick here

Tip:

После ремонта удалите все коды DTC и убедитесь, что коды DTC не выводятся, выполнив следующую процедуру.

  1. Выключите питание и подождите не менее 30 с.

  2. Включите питание (READY) и подождите не менее 30 с.

  3. Выключите питание и подождите не менее 30 с.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Result

      Перейдите к

      P0C76-523 - единственный выводимый код DTC, либо выводятся коды DTC, отличные от указанных в следующей таблице.

      А

      Также выводится любой из указанных ниже DTC, включая коды DTC, ожидающие обработки.

      B

      Информация о неисправности

      Соответствующий DTC

      Неисправность микропроцессора

      P0A1A-151, 658, 791

      Модуль управления генератором

      P0A1B-786

      Модуль управления тяговым электродвигателем "A"

      P0A1D-148

      Модуль управления гибридной трансмиссией

      P1C2A-155

      Цепь АЦП генератора

      P1CA6-156

      Неисправность модуля управления генератором

      P1CA7-193

      Неисправность модуля управления тяговым электродвигателем

      P1CAC-200

      Сбой сигнала угла поворота датчика положения генератора

      P1CAD-168

      Сбой сигнала угла поворота датчика положения тягового электродвигателя "A"

      P1CAF-792

      Неверный период сигнала REF датчика положения генератора

      P1CB2-793

      Прекращение подачи сигнала REF датчика положения генератора

      P2511-149

      Обрыв цепи, прерывистый сигнал в измерительной цепи реле питания главного процессора гибридной системы

      P3133-659

      Ошибка передачи данных от генератора к тяговому электродвигателю "A"

      P3134-661

      Ошибка передачи данных от тягового электродвигателя "A" к генератору

      P324E-788

      Прерывистый сигнал в цепи реле питания MG-ECU

      Неисправность в цепи питания

      P06B0-163

      Цепь питания датчиков "A" / Обрыв

      P06D6-511

      Цепь опорного напряжения датчиков "F" / Обрыв

      P06E6-164

      Цепь питания датчиков "C" / Обрыв

      P1C73-512

      Цепь номинального напряжения датчиков "F" / Обрыв

      Неисправность системы передачи данных

      U0110 (все коды INF)*

      Прекращение обмена данными с модулем управления тяговым электродвигателем "A"

      Неисправность в цепи датчика и привода

      P0A3F-243

      Цепь датчика положения электропривода "A"

      P0A40-500

      Диапазон / характеристики цепи датчика положения тягового электродвигателя "A"

      P0A41-245

      Низкий уровень сигнала в цепи датчика положения тягового электродвигателя "A"

      P0A4B-253

      Цепь датчика положения генератора

      P0A4C-513

      Диапазон / характеристики цепи датчика положения генератора

      P0A4D-255

      Низкий уровень сигнала в цепи датчика положения генератора

      P0ADC-226

      Высокий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы

      P0AE0-228

      Высокий уровень сигнала в цепи управления контактора отрицательного вывода аккумуляторной батареи гибридной системы

      P0AE7-224

      Высокий уровень сигнала в цепи управления контактора предварительной зарядки аккумуляторной батареи гибридной системы

      P0D2F-266

      Низкий уровень сигнала в цепи датчика напряжения инвертора тягового электродвигателя "A"

      P0D30-267

      Высокий уровень сигнала в цепи датчика напряжения инвертора тягового электродвигателя "A"
      Tip:

      • *1: если для данного DTC выдаются какие-либо коды INF, обратитесь к соответствующей процедуре диагностики.

      • P0C76-523 может выводиться в связи с неисправностью, на которую указывают коды DTC, рассмотренные выше.

        1. Приведенная выше схема отражает порядок приоритета проверки.

        2. Проверьте коды DTC, которые выводятся одновременно, в следующем указанном порядке. (Основную причину неисправности можно определить без ненужных проверок.)

    5. Выключите зажигание.

    B

    ОБРАТИТЕСЬ К ТАБЛИЦЕ КОДОВ DTC (СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    Нажмите здесьClick hereClick here

    A

  2. ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛА ВЫКЛЮЧЕНИЯ

    Нажмите здесьClick here

    Tip:

    В случае нормальных результатов проверки цепи сигнала выключения перейдите к следующему шагу.

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

    ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ

    Нажмите здесьClick hereClick hereClick here
