ЗАМОК ПЕРЕДНЕЙ ДВЕРИ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note:

   После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

   Нажмите здесьЩелкните по следующей ссылке

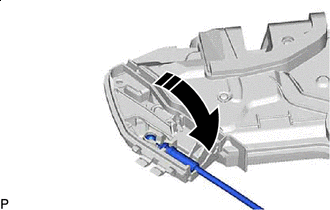

2. УСТАНОВИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

   1.

      Направление установки

      Установите внутренний трос замка передней двери в сборе, как показано на рисунке.

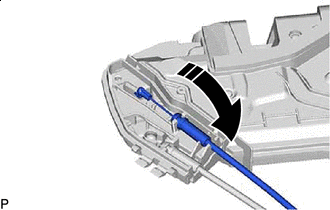

3. УСТАНОВИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

   1.

      Направление установки

      Установите трос дистанционного управления замком передней двери в сборе, как показано на рисунке.

4. УСТАНОВИТЕ КРЫШКУ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

   1.

      Направление установки

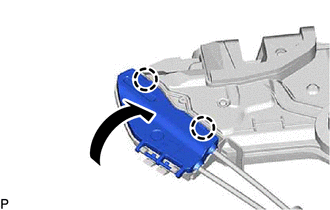

      Освободите 2 захвата, как показано на рисунке.

   2.

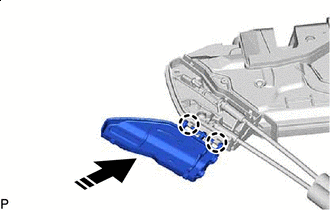

      Введите в зацепление 2 захвата, чтобы закрепить крышку замка передней двери в сборе, как показано на рисунке.

5. УСТАНОВИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

   Note:

   • При повторном использовании замка передней двери с электродвигателем в сборе замените уплотнение на разъеме жгута проводов замка двери новым.

   • Не допускайте прилипания консистентной смазки и пыли к установочной поверхности уплотнения разъема жгута проводов замка двери.

   • Повторное использование уплотнения жгута проводов замка двери или использование поврежденного уплотнения жгута проводов замка двери может привести к попаданию воды. Это может привести к отказу передней двери с замком, приводимым в действие электродвигателем.

   1. Нанесите на рабочие поверхности трения замка передней двери в сборе с электродвигателем универсальную консистентную смазку.

   2. При повторном использовании замка передней двери с электродвигателем в сборе:

      1. Установите новое уплотнение жгута проводов замка двери на замок передней двери в сборе с электродвигателем .

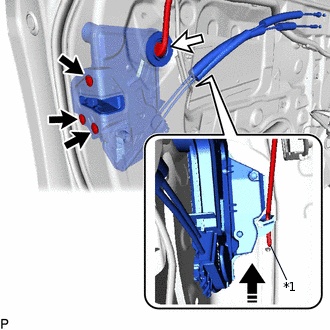

   3.

      *1	Запорный стержень передней двери
      	Направление установки

      Подсоедините запорный стержень замка передней двери к замку передней двери в сборе с электродвигателем.

      Tip:

      Убедитесь, что запорный стержень замка передней двери надежно закреплен в замке передней двери в сборе с электродвигателем.

   4. Установите замок передней двери в сборе с электродвигателем и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

      5,5 Н*м

      56 кгс*см

      49 фунт-сила-дюймов

   5. Подсоедините разъем.

6. УСТАНОВИТЕ ЦИЛИНДР ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)

   Нажмите здесьЩелкните по следующей ссылке

7. УСТАНОВИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

   Нажмите здесьЩелкните по следующей ссылке

8. УСТАНОВИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

9. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ

   Нажмите здесьЩелкните по следующей ссылке

10. УСТАНОВИТЕ ЗАЩИТУ ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

11. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

12. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

13. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ С УПЛОТНЕНИЕМ ВЕНТИЛЯЦИОННОГО КАНАЛА ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

14. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

15. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

16. УСТАНОВИТЕ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

17. УСТАНОВИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

    Нажмите здесьЩелкните по следующей ссылке

18. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

    Нажмите здесьЩелкните по следующей ссылке

19. УСТАНОВИТЕ КРЫШКУ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

20. УСТАНОВИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

21. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    для моделей с 2AR-FE:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с A25A-FKS:

    Нажмите здесьЩелкните по следующей ссылке

    для моделей с 2GR-FKS:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с 6AR-FSE:

    Нажмите здесьЩелкните по следующей ссылке

22. ИНИЦИАЛИЗИРУЙТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ

    Нажмите здесьЩелкните по следующей ссылке

23. ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА

    Нажмите здесьЩелкните по следующей ссылке
