ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

   Нажмите здесьClick here

2. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ

   Нажмите здесьClick here

3. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

   Нажмите здесьClick here

4. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

   Нажмите здесьClick here

5. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note:

   После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

   Нажмите здесьClick here

6. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

   CAUTION:

   После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Note:

   После подсоединения провода необходимо инициализировать некоторые системы.

   Нажмите здесьClick here

7. СНИМИТЕ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

   Нажмите здесьClick here

8. СНИМИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С КРОНШТЕЙНОМ

   Нажмите здесьClick here

9. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

   Нажмите здесьClick here

10. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

11. СНИМИТЕ ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

    Нажмите здесьClick here

12. СНИМИТЕ ВЕРХНЮЮ ЗАДНЮЮ ПАНЕЛЬ КОНСОЛИ

    Нажмите здесьClick here

13. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ КОНСОЛИ № 1

    Нажмите здесьClick here

14. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА № 2

    Нажмите здесьClick here

15. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьClick here

16. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьClick here

17. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Нажмите здесьClick here

18. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Нажмите здесьClick here

19. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    Нажмите здесьClick here

20. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

    Нажмите здесьClick here

21. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьClick here

22. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

23. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    Нажмите здесьClick here

24. СНИМИТЕ ВЕРХНЮЮ ЗАДНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ

    Нажмите здесьClick here

25. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

    Нажмите здесьClick here

26. СНИМИТЕ РАДИОПРИЕМНИК С КРОНШТЕЙНОМ В СБОРЕ

    Нажмите здесьClick here

27. СНИМИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ С КРОНШТЕЙНОМ

    1. для моделей с приемопередатчиком системы обработки и передачи информации без системы G-BOOK

       1.

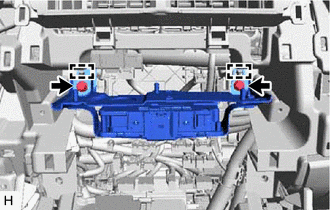

          Выверните 2 болта.

       2. Освободите 2 направляющие и снимите приемопередатчик системы обработки и передачи информации с кронштейном.

       3. Отсоедините все разъемы.

    2. Для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK

       1.

          Выверните 2 болта.

       2. Освободите 2 направляющие и снимите приемопередатчик системы обработки и передачи информации с кронштейном.

       3. Отсоедините все разъемы.

28. СНИМИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

    1. для моделей с приемопередатчиком системы обработки и передачи информации без системы G-BOOK

       1.

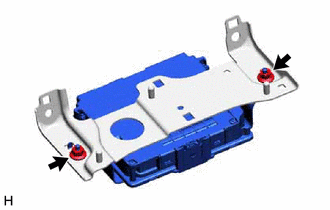

          Отверните 2 гайки и снимите приемопередатчик системы обработки и передачи информации в сборе.

    2. Для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK

       1.

          Отверните 2 гайки и снимите приемопередатчик системы обработки и передачи информации в сборе.

29. СНИМИТЕ БАТАРЕЮ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ (для моделей с приемопередатчиком системы обработки и передачи информации кроме моделей с поддержкой G-BOOK)

    Нажмите здесьClick here

30. СНИМИТЕ КРОНШТЕЙН ТЕЛЕФОНА № 1 (для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK)

    1.

       Выверните болт и снимите кронштейн № 1 телефона.

31. СНИМИТЕ КРОНШТЕЙН ТЕЛЕФОНА № 2 (для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK)

    1.

       Выверните болт и снимите кронштейн № 2 телефона.
