СИСТЕМА ИММОБИЛАЙЗЕРА, диагностический DTC: B278A

Код DTC Наименование DTC
B278A Короткое замыкание на GND в цепи питания системы иммобилайзера

ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания) регистрирует этот код DTC в случае короткого замыкания на GND в цепи питания усилителя электронного ключа выключателя питания.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Примечание

B278A

Короткое замыкание на GND в цепи питания системы иммобилайзера

Короткое замыкание на GND в цепи питания усилителя электронного ключа выключателя питания (VC5 - VC5) (логика диагностирования за 1 поездку*).

  • Выключатель питания

  • Жгут проводов или разъем

  • ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)

Операция подтверждения вывода DTC:

  • Когда рычаг переключения передач находится в положении P и передатчик электронного ключа удерживается вблизи выключателя питания, и выполняется операция запуска системы управления гибридной системой путем нажатия и удержания выключателя питания при разряженной батарее передатчика.

  • *: Выводится только при наличии неисправности.

Table 1. Состояние автомобиля и аварийный режим работы при обнаружении неисправности

Состояние автомобиля при обнаружении неисправности

Аварийный режим работы при обнаружении неисправности

Невозможен запуск системы управления гибридной системой при разряженной батарее передатчика путем помещения передатчика электронного ключа вблизи выключателя питания и нажатия и удержания выключателя питания, когда рычаг переключения передач находится в положении P

-
Table 2. Связанные параметры в режимах Data List и Active Test

№ DTC

Режимы Data List и Active Test

B278A

-

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. код B2784.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) изучите бюллетень технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    1. С помощью осциллографа проверьте форму сигнала.

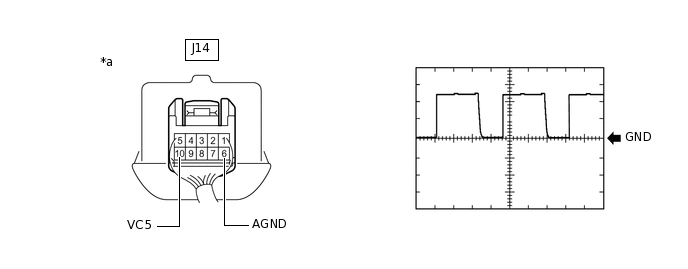

      B345599C54

      *a

      Устройство с подсоединенным жгутом проводов

      (выключатель питания)

      -

      -
      Tip:

      Выполняйте эту проверку со стороны выключателя питания.

      Условия измерений

      Подключение диагностического прибора

      Условие

      Настройки прибора

      Заданные условия

      J14-10 (VC5) - J14-6 (AGND)

      Питание выключено, ключ находится вне салона, в течение 30 с после нажатия выключателя питания

      2 В/дел., 200 мс/дел.

      Формирование импульсов:

      OK

      Форма сигнала похожа на показанную на рисунке.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

    Нажмите здесьClick here

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ [ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ] - ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ)

    1. Отсоедините разъем J41 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. Отсоедините разъем J14 выключателя питания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J41-7 (VC5) - J14-10 (VC5)

      Всегда

      Менее 1 Ом

      J41-7 (VC5) или J14-10 (VC5) - масса

      Всегда

      10 кОм или более

      J41-11 (AGND) - J14-6 (AGND)

      Всегда

      Менее 1 Ом

      J41-11 (AGND) или J14-6 (AGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА)

    1. Подсоедините разъем J41 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. Подсоедините разъем J14 выключателя питания.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

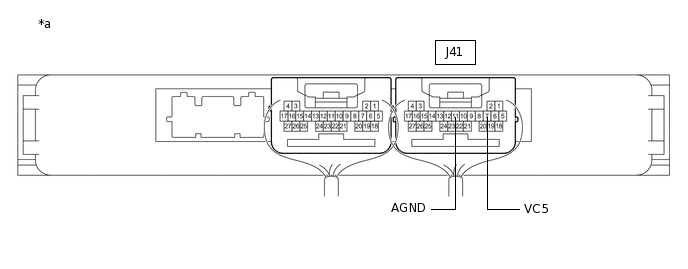

      B427583C16

      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      -

      -

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J41-7 (VC5) - J41-11 (AGND)

      Питание выключено, педаль тормоза не нажата, истекло 30 с или более после открывания и закрывания двери водителя

      Менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
