ФАРА В СБОРЕ (для моделей с однолучевыми фарами) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Во избежание попадания посторонних частиц и налипания на деталях фары в сборе старайтесь работать с деталями в закрытом помещении.
Повторное использование деталей, способность крепления которых снижается в результате повреждения резьбы, запрещено.
При установке деталей следите за тем, чтобы жгут проводов не был пережат или натянут.
Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

Tip:

Порядок выполнения работ для левой и правой стороны одинаков.
Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

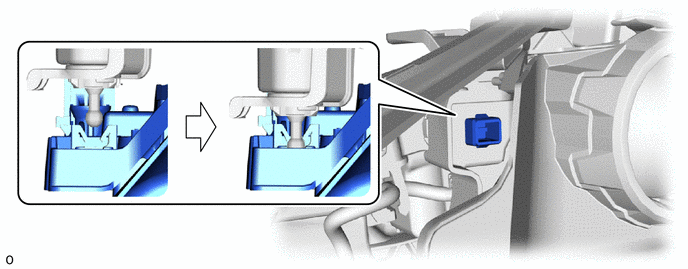

УСТАНОВИТЕ ЛЕВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР
1. Установите левый электродвигатель системы управления уровнем фар, закрепив его 2 винтами.
2. Подсоедините разъем и зажим жгута проводов.
УСТАНОВИТЕ ЛЕВУЮ ФАРУ В СБОРЕ
Note:
- Во время выполнения данной процедуры необходимо принять меры по защите от статического разряда.
- Используйте SST для защиты от статического электричества (комплект настольных антистатических ковриков) и соблюдайте все меры предосторожности, чтобы предотвратить повреждение системы электростатическим разрядом.
- Выполняйте работы с использованием чистых резиновых перчаток.
- Не прикасайтесь к блоку левой фары в сборе голыми руками.
- Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.
- Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.
- Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.
09890-47010

09891-04010

09891-04020

09891-04030

09891-04040

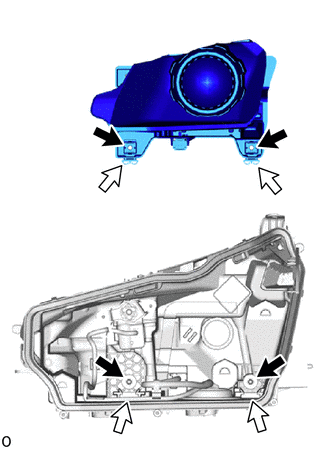

1. Установите винты регулировки оптической оси по вертикали и по горизонтали обеих направляющих для блока левой фары в сборе.

  Tip:
  Совместите и установите их в соответствии с белыми и черными стрелками, показанными на рисунке.

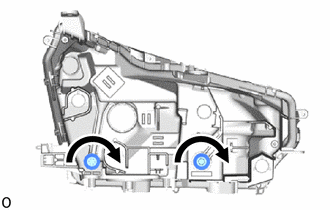

2. Удерживая блок левой фары в сборе одной рукой так, чтобы он не выпал, затяните горизонтальный и вертикальный направляющие винты на 10 оборотов.
3. Нажмите на блок левой фары в сборе, чтобы подсоединить левый электродвигатель системы управления уровнем фар.
4. Затяните горизонтальный и вертикальный направляющий винт до тех пор, пока выступание и втягивание не будут равняться записанным.
5. Подсоедините разъем.

УСТАНОВИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

Note:

Прокладка рассеивателя фары не подлежит повторному использованию.
Выполняйте работы с использованием чистых резиновых перчаток.
Запрещается прикасаться к внутренней поверхности объектива и металлическим поверхностям, поскольку они могут загрязниться.
Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.
Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.
Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

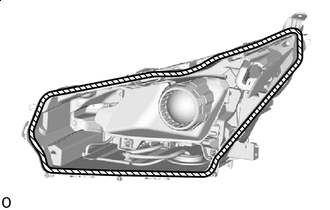

	Область для очистки

Очистите установочную канавку прокладки рассеивателя фары.

Подготовьте 2 отвертки, оберните концы каждой отвертки отслаивающейся бумагой и закрепите отслаивающуюся бумагу лентой.

Tip:
Используйте отслаивающуюся бумагу, которая поставляется с прокладкой рассеивателя фары.
Ножницами отрежьте конец прокладки рассеивателя фары под углом 90°.

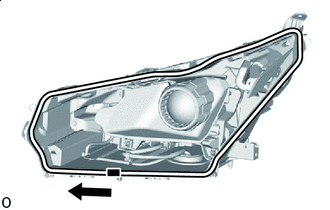

	Начальная точка

Начиная с положения, показанного на рисунке, установите прокладку рассеивателя фары в прямую канавку по часовой стрелке, пока оно не достигнет угловой канавки.

Tip:

Не прилагая усилий и не натягивая, вставьте прокладку.

	Угловая канавка
	Прокладка рассеивателя фары
	Отслаивающаяся бумага

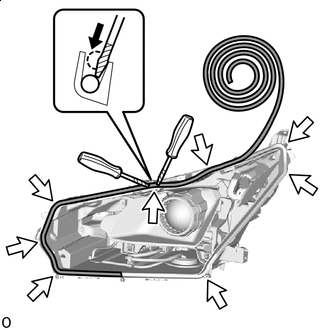

Вставьте прокладку рассеивателя фары в угловую канавку и с помощью 2 отверток с обернутыми отслаивающейся бумагой концами вдавите прокладку в канавку до упора.

Note:

Не прилагая усилий и не натягивая, вставьте прокладку.
Если прокладка рассеивателя фары была установлена с натяжением, прокладку выдавит в угловой канавке.

Повторите действия в следующем порядке по кругу, приближаясь к начальной точке.
1. Установите прокладку рассеивателя фары в прямую канавку.
2. Вдавите до упора в канавке.
3. Установите в угловую канавку.
4. Вдавите до упора в канавке.

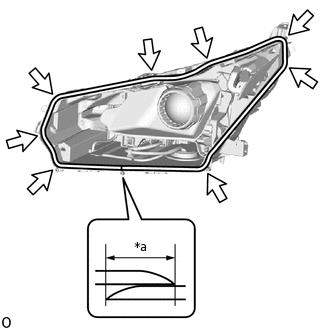

*a	20 мм (0,79 дюйма)
	Угловая канавка

С помощью ножниц обрежьте прокладку рассеивателя фары под углом 45° в начальной точке, чтобы обеспечить наложение прокладки на начальный конец на расстоянии 20 мм (0,79 дюйма), и закрепите прокладку.

Проверьте правильность установки прокладки рассеивателя фары.

OK

Прокладка не выдавлена и не выступает.

В месте наложения прокладки зазор отсутствует.

Note:
Внимательно проверьте углы, поскольку прокладка легко выдавливается в этих участках.

УСТАНОВИТЕ РАССЕИВАТЕЛЬ ЛЕВОЙ ФАРЫ

Note:

Выполняйте работы с использованием чистых резиновых перчаток.
Не прикасайтесь к рассеивателю левой фары голыми руками.
Слегка протрите загрязненные места мягкой тканью.

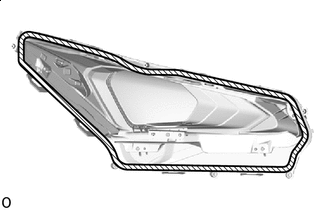

	Область для очистки

Очистите контактную поверхность прокладки рассеивателя фары.

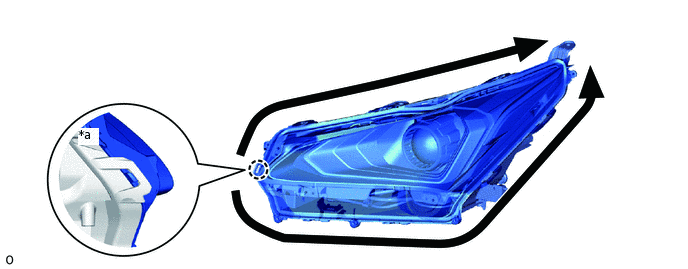

Введите в зацепление захват базовой точки, чтобы закрепить рассеиватель левой фары.

Tip:

Установите рассеиватель левой фары, начиная с начальной установочной точки, показанной на рисунке.

*a	Захват базовой точки	-	-

	Прокладка рассеивателя фары
	Корпус фары
	Рассеиватель левой фары

Убедитесь, что рассеиватель левой фары в сборе располагается по всему периметру над средней частью прокладки рассеивателя фары.

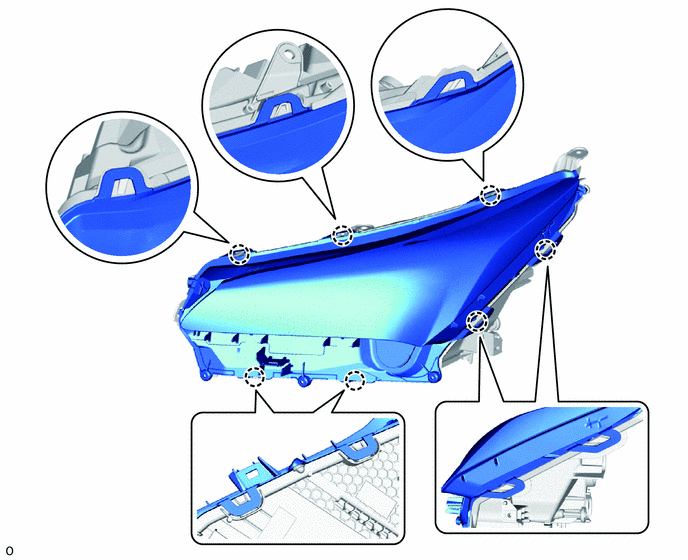

Введите в зацепление оставшийся захват, чтобы установить рассеиватель левой фары.
Вверните 3 винта.

Вверните 3 винта "TORX" с помощью отвертки для винтов "TORX" T20H.

Проверьте состояние прокладки рассеивателя фары.

OK

Прокладка контактирует с рассеивателем левой фары и не выступает.

УСТАНОВИТЕ ПРОКЛАДКУ ФАРЫ

Нажмите здесьClick here
УСТАНОВИТЕ ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

Нажмите здесьClick here

*A	Поверхность левой фары в сборе	*B	Левая фара в сборе с обратной стороны
*a	Винт "TORX"	-	-
