СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ ПРОВЕРКА / СБРОС КОДОВ DTC

  1. ПРОВЕРЬТЕ DTC И ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ (с помощью GTS)

    1. Выключите питание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / Electric Parking Brake / Trouble Codes.

      Chassis > Electric Parking Brake > Trouble Codes

    6. Проверьте наличие кодов DTC.

    7. Проверьте данные фиксированного набора параметров.

      1. Если коды DTC выводятся, проверьте данные фиксированного набора параметров и определите состояние автомобиля на момент сохранения DTC.

      Tip:

      Для данных фиксированного набора параметров: Нажмите здесьClick here

  2. УДАЛИТЕ DTC И ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ (с помощью GTS)

    1. Выключите питание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / Electric Parking Brake / Trouble Codes.

    6. Сбросьте коды DTC.

      Chassis > Electric Parking Brake > Clear DTCs

      Tip:

      При удалении кодов DTC данные фиксированного набора параметров также удаляются.

  3. ПРОВЕРКА DTC (С ПОМОЩЬЮ ДИАГНОСТИЧЕСКОГО ЖГУТА ПРОВОДОВ SST)

    1. Выключите зажигание.

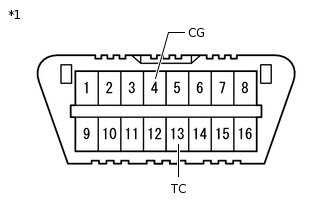

    2. C309227C02

      *1

      DLC3

      С помощью SST замкнуть контакты 13 (TC) и 4 (CG) разъема DLC3.

      09843-18040

      Note:

      Не допускайте неправильного соединения контактов, так как это может привести к повреждению электрооборудования.

    3. Включите питание (IG) и определите DTC по миганию контрольной лампы стояночного тормоза (КРАСНОЙ).

      Tip:

      • В нормальном состоянии лампа мигает с интервалом 0,25 с.

      • Если зарегистрирован один код:

        Контрольная лампа повторяет один и тот же код с паузой 4,5 с.

      • Если зарегистрированы несколько кодов:

        Лампа выводит коды один за другим с паузой 2,5 с между кодами.

        После вывода всех кодов делается 4,5-секундная пауза, и затем контрольная лампа повторяет вывод кодов.

      • При одновременной регистрации нескольких неисправностей первым будет выводиться код с наименьшим номером.

  4. СБРОСЬТЕ DTC (С ПОМОЩЬЮ SST (ДИАГНОСТИЧЕСКОГО ЖГУТА ПРОВОДОВ))

    1. Выключите питание.

    2. C309227C02

      *1

      DLC3

      С помощью SST замкнуть контакты 13 (TC) и 4 (CG) разъема DLC3.

      09843-18040

      Note:

      Не допускайте неправильного соединения контактов, так как это может привести к повреждению электрооборудования.

    3. Включите зажигание (IG).

    4. В течение 5 с оттяните выключатель стояночного тормоза с электроприводом в сторону блокировки 5 раз.

      Note:

      При слишком быстром оттягивании выключателя стояночного тормоза с электроприводом система может не среагировать. Если система не реагирует, выполните операцию снова с меньшей скоростью.

    5. Убедитесь, что выводится код нормальной работы системы (контрольная лампа стояночного тормоза (красная) мигает с интервалом 0,25 с).

      Tip:

      Если неисправность сохраняется, удалить DTC невозможно.
