ФАРА В СБОРЕ (для моделей с указателями поворота с лампами накаливания) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ФАРУ В СБОРЕ

    1. Для моделей с автоматической системой управления уровнем фар:

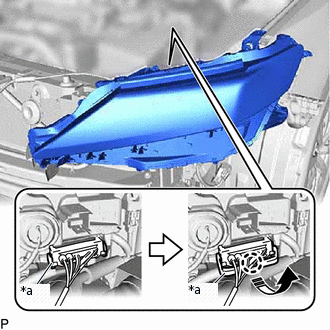

      1. E377992C01

        *a

        Рычаг замка разъема
        V113147

        Направление зацепления

        Подсоедините разъем и поднимите рычаг блокировки разъема, чтобы ввести в зацепление захват и зафиксировать разъем, как показано на рисунке.

    2. Для моделей без автоматической системы управления уровнем фар:

      1. Подсоедините все разъемы.

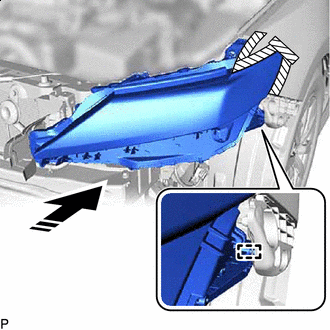

    3. E377993C01
      V113147

      Направление установки

      Временно закрепите фару в сборе, как показано на рисунке, и введите в зацепление направляющую.

    4. E375105C01

      *a

      Болт

      *b

      Винт

      Закрепите фару в сборе болтом и 3 винтами.

      Болт

      7,0 Н*м

      71 кгс*см

      62 фунт-сила-дюйма

    5. Удалите защитную ленту.

  2. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (для моделей с автоматической системой управления уровнем фар)

    Нажмите здесьЩелкните по следующей ссылке

  4. ОТРЕГУЛИРУЙТЕ ОРИЕНТАЦИЮ ПЕРЕДНИХ ФАР

    Нажмите здесьЩелкните по следующей ссылке
