СИСТЕМА SFI (для моделей с модулем насоса адсорбера), диагностический DTC :P0462 и P0463

Код DTC Наименование DTC
P0462 Цепь датчика уровня топлива "A" - низкий уровень сигнала
P0463 Цепь датчика уровня топлива "A" - высокий уровень сигнала

ОПИСАНИЕ

См. DTC P0461.

Нажмите здесьClick here

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Запоминание

P0462

Цепь датчика уровня топлива "A" - низкий уровень сигнала

Сопротивление датчика уровня топлива меньше Выход 7 Ом в течение 30 с или более (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи датчика уровня топлива

  • Датчик уровня топлива в сборе

  • Щиток приборов в сборе

  • ECM

Загорается

Код DTC сохраняется

P0463

Цепь датчика уровня топлива "A" - высокий уровень сигнала

Выход сопротивление датчика уровня топлива составляет не менее 480 Ом в течение 30 с или более (логика диагностирования за 2 поездки).

  • Обрыв или короткое замыкание в цепи датчика уровня топлива

  • Датчик уровня топлива в сборе

  • Щиток приборов в сборе

  • ECM

Загорается

Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

При включении питания (IG), и сопротивление датчика уровня топлива, поступающие от щитка приборов по шине CAN показывает сопротивление ниже 480Ω 7Ω или более в течение 30 секунд, ECM включает контрольную лампу MIL, и регистрируется код DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Коды DTC, относящиеся к неисправности

P0462: Уровень топлива проверка диапазона (низкое сопротивление датчика)

P0463: Диапазон Проверьте датчик уровня топлива (высокое сопротивление)

Требуемые датчики/устройства (основные)

Датчик уровня топлива

Требуемые датчики/устройства (связанные)

-

Продолжительность работы

Постоянно

ПРОВЕРОЧНАЯ ПОЕЗДКА

  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG).

  3. Включите GTS.

  4. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  5. Выключите питание и подождите не менее 30 с.

  6. Включите зажигание (IG).

  7. Включите диагностический прибор TechDoc3.

  8. Подождите не менее 30 с.

  9. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

  10. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  12. Введите DTC: P0462 или P0463.

  13. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC

    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    Tip:

    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.

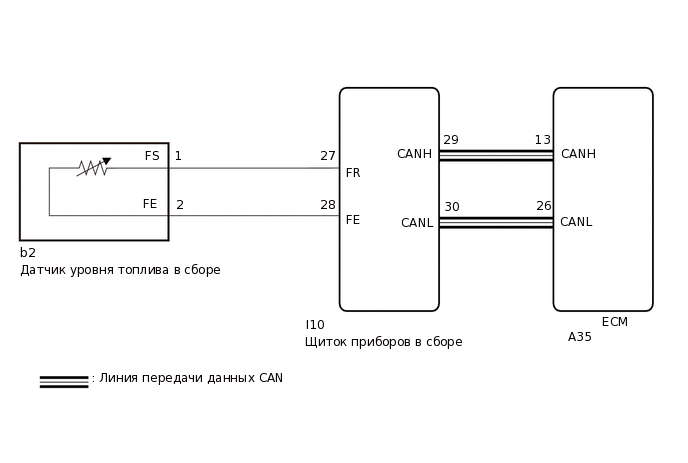

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A425402E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ - ЩИТОК ПРИБОРОВ В СБОРЕ)

    1. Отсоедините разъем датчика уровня топлива в сборе.

    2. Отсоедините разъем щитка приборов.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I10-27 (FR) - b2-1 (FS)

      Всегда

      Менее 1 Ом

      I10-28 (FE) - b2-2 (FE)

      Всегда

      Менее 1 Ом

      I10-27 (FR) или b2-1 (FS) - масса и другие контакты

      Всегда

      10 кОм или более

      I10-28 (FE) или b2-2 (FE) - масса и другие контакты

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ

    1. Снимите датчик уровня топлива в сборе.

      Нажмите здесьClick here

    2. Проверьте датчик уровня топлива в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick here

    НЕ СООТВ.

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ

    Нажмите здесьClick here
