ДИНАМИЧЕСКАЯ РАДАРНАЯ СИСТЕМА КРУИЗ-КОНТРОЛЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

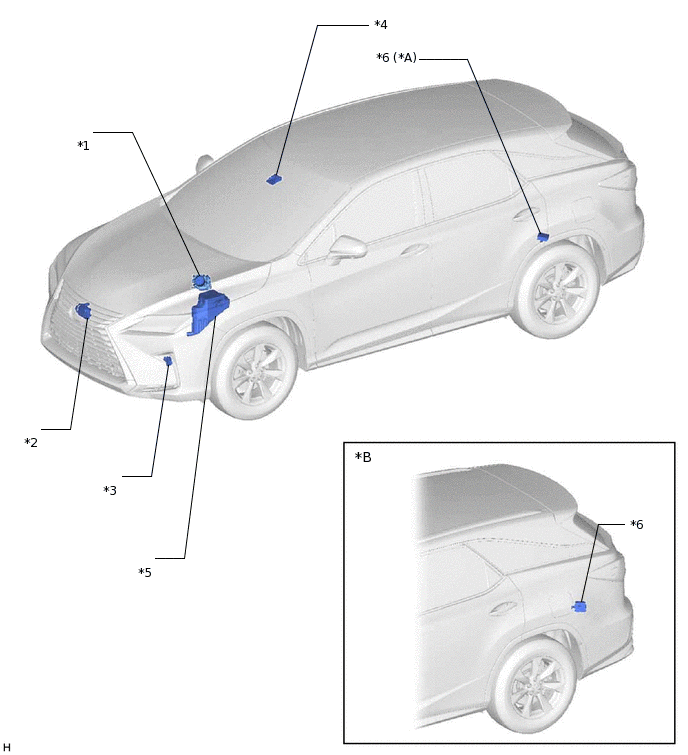

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без заднего сиденья № 2 |
*B |
Для моделей с задним сиденьем № 2 |
*1 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*2 |
ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ |
*3 |
ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
*4 |
ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ |
*5 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ |
*6 |
ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |

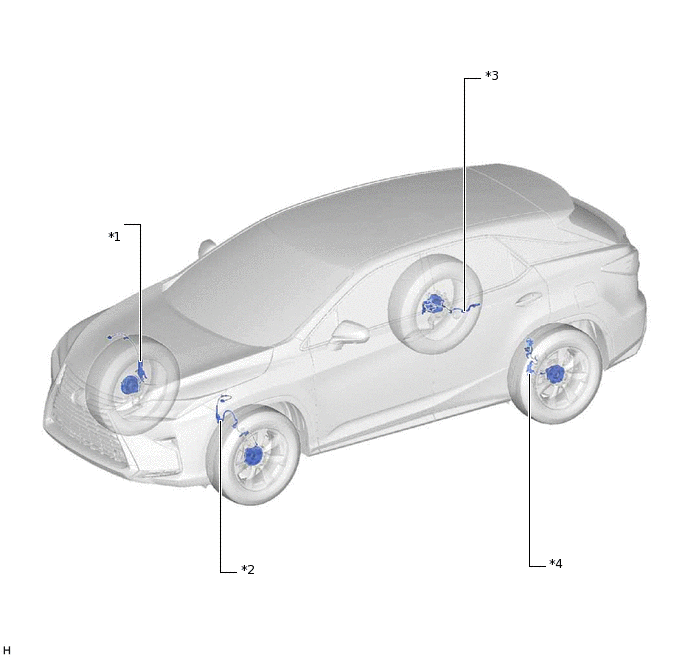

ИЛЛЮСТРАЦИЯ
*1 |
ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*2 |
ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*3 |
ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*4 |
ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ |
*2 |
ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ |
*3 |
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ |
*4 |
- ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ ДИСТАНЦИИ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*5 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*6 |
- ВЫКЛЮЧАТЕЛЬ VSC OFF КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
*7 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*8 |
НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ - ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
*9 |
ВИТОЙ КАБЕЛЬ В СБОРЕ - ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*10 |
ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*11 |
ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ |
*12 |
ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
*13 |
ЩИТОК ПРИБОРОВ В СБОРЕ - МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ - ИНДИКАТОР КРУИЗ-КОНТРОЛЯ - ИНДИКАТОР КРУИЗ-КОНТРОЛЯ SET |
*14 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ STOP - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG2 № 3 |
*15 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*16 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*17 |
DLC3 |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ |
*2 |
ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ |
*3 |
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ |
*4 |
- ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ ДИСТАНЦИИ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*5 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*6 |
- ВЫКЛЮЧАТЕЛЬ VSC OFF КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
*7 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*8 |
НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ - ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
*9 |
ВИТОЙ КАБЕЛЬ В СБОРЕ - ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*10 |
ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*11 |
ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ |
*12 |
ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
*13 |
ЩИТОК ПРИБОРОВ В СБОРЕ - МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ - ИНДИКАТОР КРУИЗ-КОНТРОЛЯ - ИНДИКАТОР КРУИЗ-КОНТРОЛЯ SET |
*14 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ STOP - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG2 № 3 |
*15 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*16 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*17 |
DLC3 |
- |
- |
