Распиновка фишек от фар новых lexus

Проведя так называемый "реверс инжениринг", постарался выяснить основные моменты подключения и работы новых фар от lexus

Как писал ранее, такими фарами, а если говорить точнее, то ЭБУ, оборудуются все современные (2016+ года) lexus. Это NX, RX, LX, IS, GS, LS и, возможно, ES. ЭБУ на фаре может быть один или два. Два в том случае, если в авто есть опция "интеллектуальный свет". Я пока не очень понял что именно это означает, но походу это как раз штука которая может так изменять пучок дальнего света, чтоб не слепить встречных водил.

minipic

Блок который этим делом управляет, называется "блок управления интеллектуальным светом". Выглядит как серебристый блок без фишек и любых разъемов снаружи. Все его коммуникации заведены внутрь фары. Возможно он же управляет и AFS, но это не точно. Так вот, всегда на фаре нового поколения будет присутствовать черный блок с овальным разъемом. Это собственно блок управления фарой. На обоих фарах есть такой блок, но одна фара ведет себя как ведущая, а вторая как ведомая. Думаю, это детектится фактом подключения кан-шины к соответствующему блоку. Между собой фары обмениваются информацией по LIN.

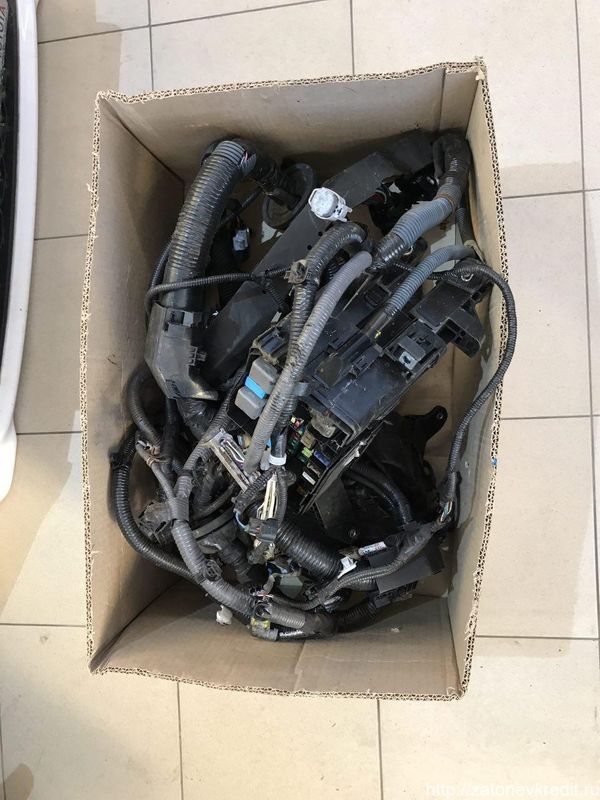

(ненавязчивая реклама) Евроавто выручила меня. Потратив всего час своей жизни и примерно 3л бензина, проводка от NX300h была у меня в руках.

minipic

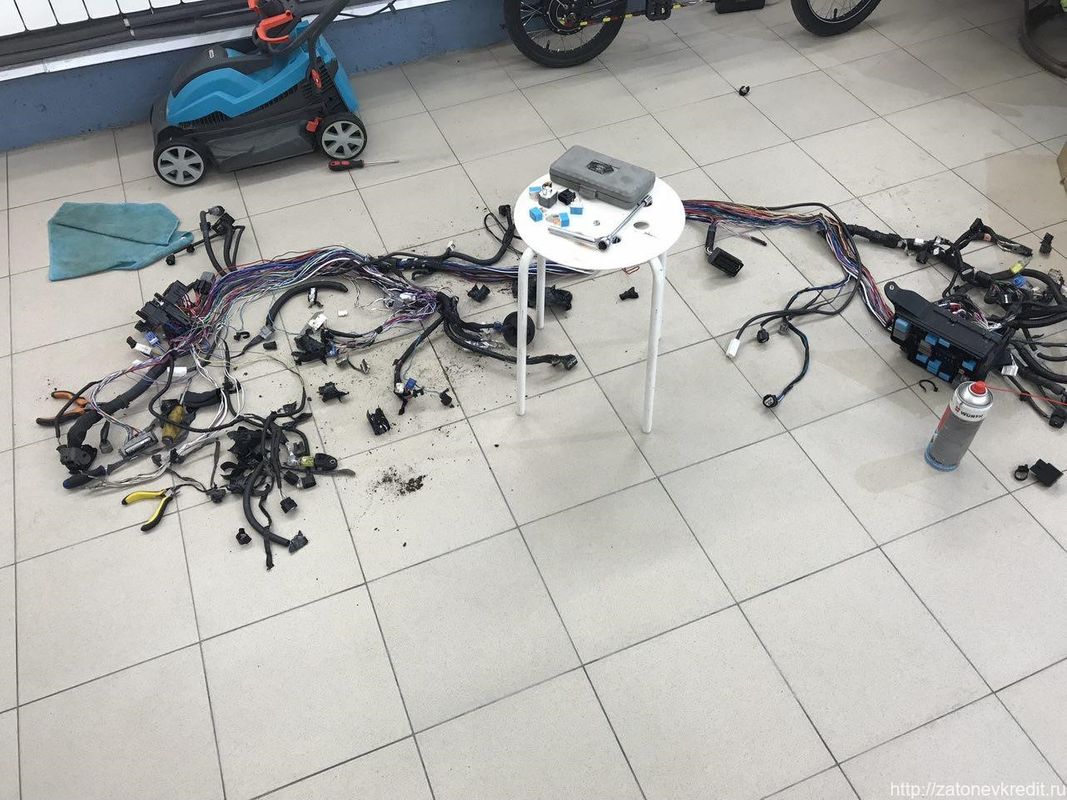

Притащил домой и начал ее изучать. Можно было бы просто срезать фишки и по схеме из техдока их прицепить на новые фары, но в техдоке не все провода отмечены, ахтунг!. Так вот, я принялся потрошить косу.

minipic

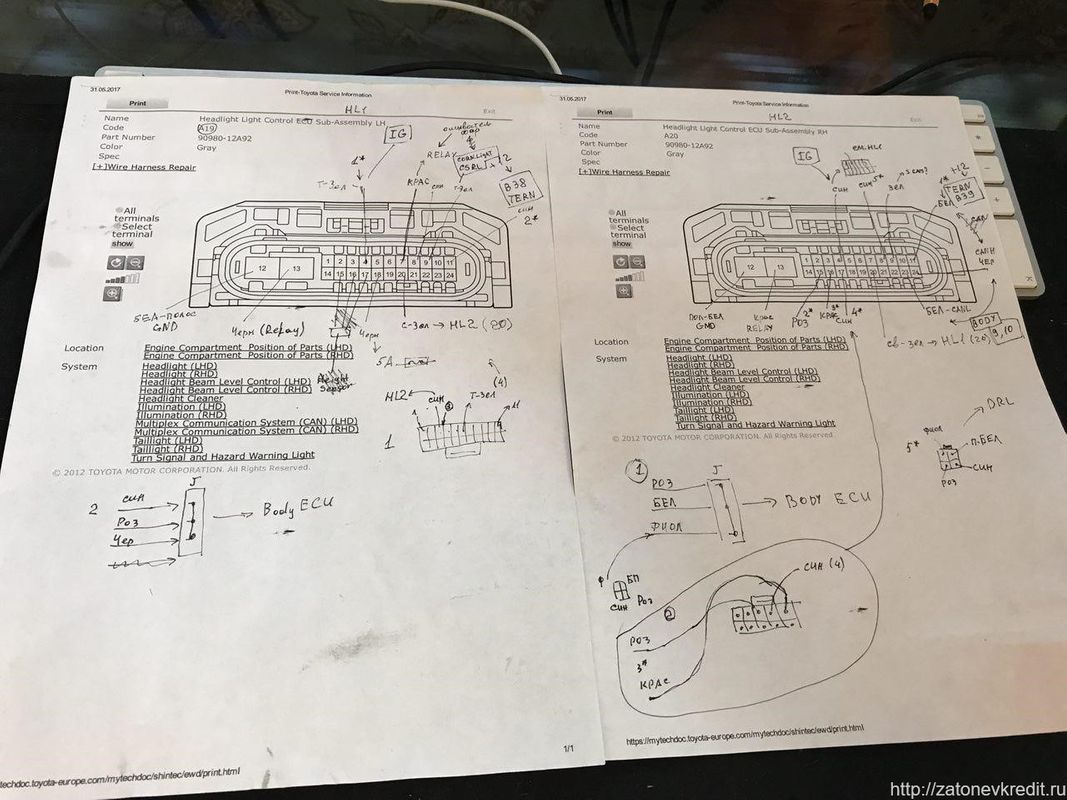

Испаганил все пальцы, но разобрался. Все ходы записывал, чтоб вечером пройтись по техдоку и сравнить :)

minipic

minipic Главная фара цвета только для косы NX!:

4 - синий, IG (зажигание)
8 - синий, DRL
9 - темно-зеленый, некий Cornering Linght
11 - белый, поворотник пин 39 бодика
12 - полосато-белый, GND
13 - красный, реле включения фар
15, 16, 17 - розовый / красный / синий соответственно, датчик положения кузова
20 - светло-зеленый, LIN шина на вторую фару
23 - CANL, бодик пин 9
24 - CANH, бодик пин 10

Вторая фара (зависит от рынка. Если япония то это будет левая фара. Если европа - правая)

4 - темнозеленый, IG
7 - красный, реле омывателя фар
8 - синий, DRL
9 - темно-зеленый, некий Cornering Linght
11 - синий, поворотник пин 38 бодика
12 - полосато-белый, GND
13 - черный, реле включения фар
18 - черный, идет на предохранитель 5А. После предохранителя идет в итоге на подрулевой переключатель режима дворников
20 - светло-зеленый, LIN шина на вторую фару

Подробнее про пины 13 и 18 Фара сама включает насос омывателя, подавая плюс на пин 13. По пину 18 она узнает что пользователь дернул подрулевой рычажок и прыснул на лобовое стекло
